Sertir ses cosses isolées

1. Oeillet ou faston — lequel utiliser ?

Les deux types de cosses se sertissent exactement de la même façon. La différence, c'est uniquement la connexion à l'autre bout :

2. Le code couleur

La couleur de la cosse correspond à la section du câble. C'est la règle universelle — valable sur toutes les marques.

3. Le matériel

• Une pince à sertir — voir ci-dessous
• Une pince à dénuder — ou un outil combiné coupe / dénude
• Les cosses adaptées — bonne couleur, bon diamètre d'oeillet si concerné (M4 / M5 / M6 / M8 selon le boulon ou la vis de destination) : cosses à oeillet · cosses faston

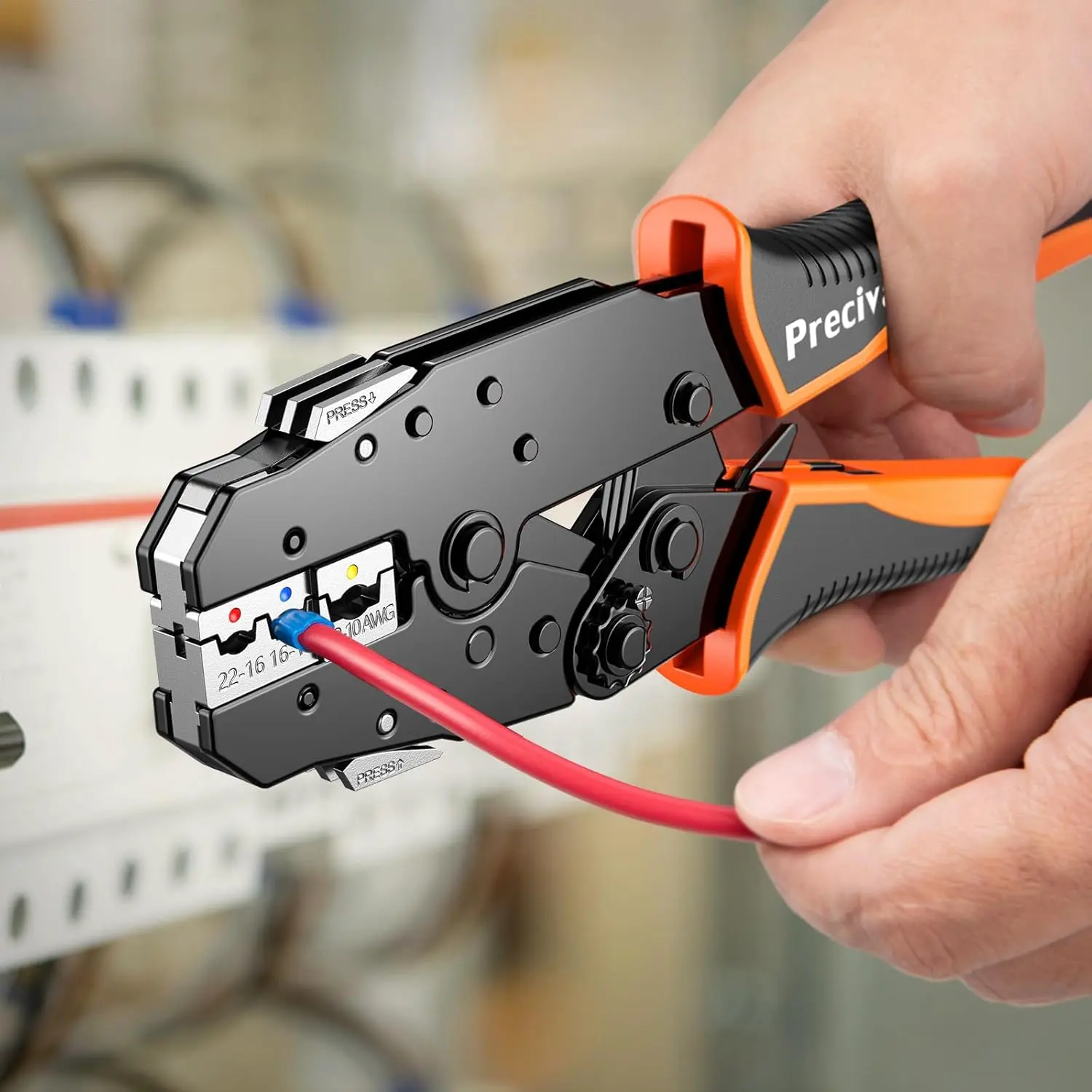

La pince à cliquet (ratchet) est recommandée : elle t'oblige à aller jusqu'au bout du sertissage avant de se libérer. Résultat reproductible, garanti à chaque fois — tu ne peux pas faire un demi-sertissage par accident.

Les pinces classiques (sans cliquet), celles qu'on trouve dans les grandes surfaces de bricolage, sont à éviter. Elles sont conçues pour le grand public, peu précises, et le résultat dépend entièrement de la pression que tu appliques à l'instant T. Pas fiable.

4. La méthode en 6 étapes

• Couleur : rouge / bleu / jaune en fonction de la section de ton câble (voir tableau section 2)
• Diamètre de l'oeillet (si cosse oeillet) : doit correspondre au boulon. Trop grand, ça flotte et ça finit par desserrer. Trop petit, ça ne passe pas. L'objectif est une surface de contact maximale entre la cosse et la borne — un oeillet trop grand réduit cette surface et augmente la résistance électrique du contact.
• Largeur de languette (si faston) : standard 6,3 mm dans la grande majorité des cas.

• Dénude exactement la longueur du tube métallique de la cosse — ni plus, ni moins.
• Le cuivre doit aller au fond du tube — et les brins doivent pointer très légèrement à l'avant, juste assez pour être visibles. C'est ta confirmation visuelle que le câble est bien en butée. S'ils dépassent trop, la rondelle ne pourra pas se mettre à plat lors du serrage. S'ils n'atteignent pas le bout du tube, le sertissage ne prend que sur une partie du conducteur.

• Tous les brins doivent entrer dans le tube — aucun brin dehors.
• Si quelques brins se dispersent, remets-les en place très légèrement à la main. C'est tout. On voit souvent dans les films des électriciens torsader énergiquement leurs câbles avant de les connecter — c'est cinématographique, mais en pratique ça ne sert à rien et ça peut même fragiliser les brins. Le câble multibrin n'a pas besoin d'être torsadé pour bien se sertir.
• L'isolant du câble doit entrer légèrement dans la partie plastique colorée de la cosse — c'est le strain relief (la "griffe" isolant). Il maintient le câble mécaniquement et protège le sertissage des tractions et vibrations. Dans l'idéal, aucun brin nu ne doit être visible entre l'isolant et la cosse : ces brins sont conducteurs et leur exposition augmente le risque de court-circuit ou de contact accidentel — sans parler du rendu, qui fait immédiatement amateur.

• La pince a 3 empreintes colorées : rouge / bleu / jaune. Chacune porte des points gravés — 1 point pour le rouge, 2 points pour le bleu, 3 points pour le jaune. D'un coup d'œil, tu sais quelle mâchoire a servi et si elle correspond bien à la cosse sertie.
• Positionne la cosse dans l'empreinte de sorte à sertir la partie plastique isolante de la cosse (pas le câble, mais pas non plus l'oeillet ou la languette à l'autre extrémité). C'est bien la gaine plastique colorée, qui entoure le tube métallique, qui doit être dans la mâchoire.

• Pince à cliquet : compresse jusqu'au clic de libération — la pince se rouvre d'elle-même. Ne lâche pas avant.
• Pince classique : appuie franchement jusqu'au fond, en une seule compression.

Contrôle visuel :

• Le tube est bien écrasé (pas juste pincé — on doit voir la déformation).
• L'isolant n'est pas explosé ni coupé.
• Aucun brin de cuivre ne dépasse à l'avant de la cosse.

Test de traction :

• Tire fermement à la main. Si ça bouge → c'est raté, coupe et recommence. Un bon sertissage est solide.

5. Les erreurs classiques

6. Check-list avant de valider

7. Tutos vidéo

Très bonne vidéo de référence sur le câblage van. La partie cosses à sertir commence à 6:10 — la vidéo démarre directement au bon endroit. Les sous-titres automatiques en français fonctionnent plutôt bien.

Très intéressante également — entre davantage dans le détail des gestes, du positionnement et des points de contrôle.

8. Pour aller plus loin

Cette leçon couvre l'essentiel pour câbler un van de façon fiable. Si tu veux rentrer dans la technique industrielle — normes de force d'arrachement, critères de section transversale, choix des outils par famille de cosses — il y a cette référence :
