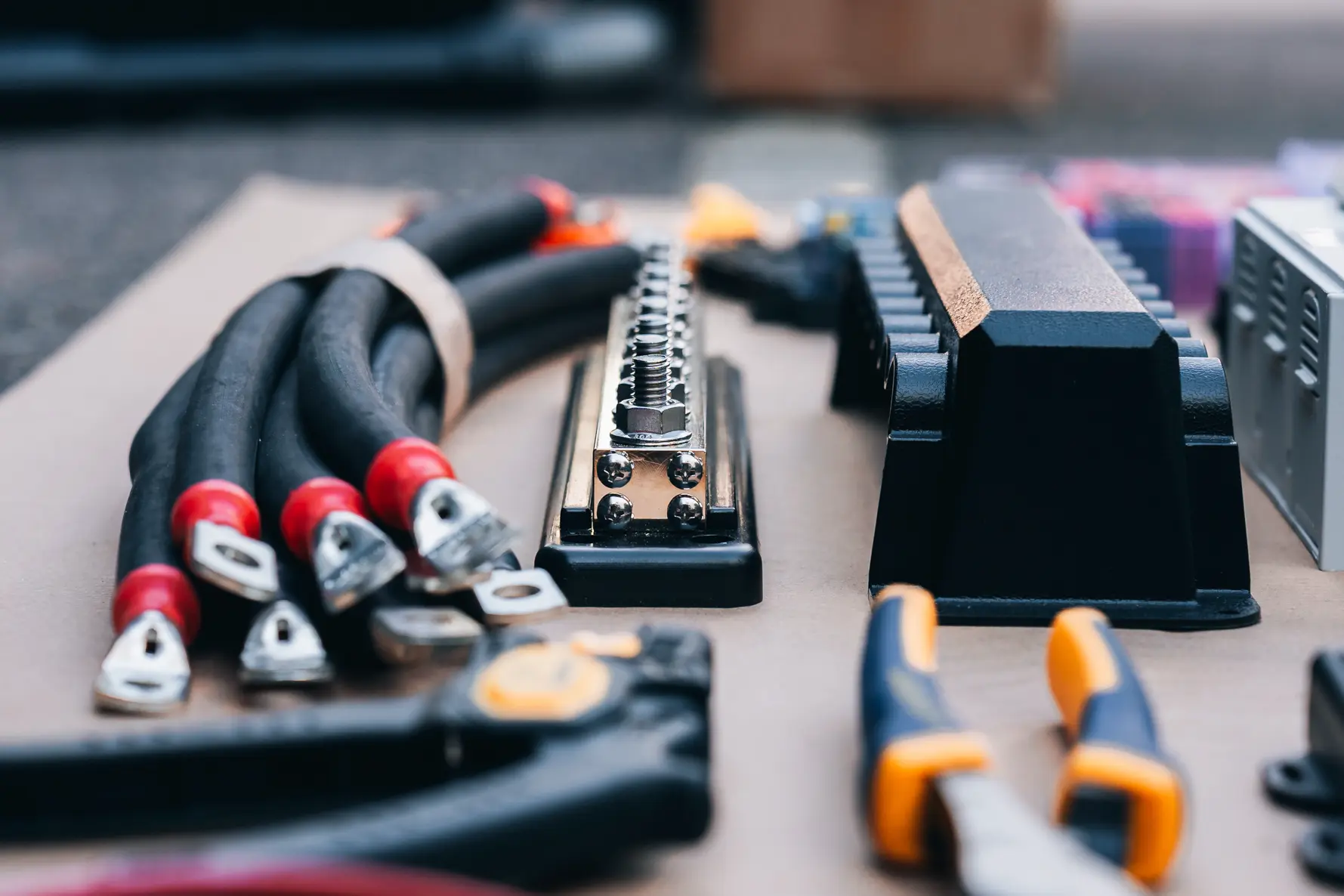

Avant de dimensionner tes câbles, il faut d'abord connaître ce que tu consommes. Si ce n'est pas encore fait, passe par là : Calculer ses besoins électriques en van. C'est le prérequis.
Quand on pense à l'élec de son van, on pense batteries, panneaux, convertisseur, frigo... et on sous-estime systématiquement un truc : le câble.
Pourtant, c'est le composant qui peut tout faire foirer. Un câble trop fin, c'est comme un tuyau d'arrosage sous-dimensionné : tu ouvres le robinet à fond, mais au bout il ne sort qu'un filet. Sauf qu'en élec, ce n'est pas juste un filet qui arrive : le tuyau chauffe, tu perds de l'énergie en route, et dans le pire des cas, ça crame.
Bonne nouvelle : tu n'as besoin ni d'un BTS électrotechnique ni d'une calculette scientifique pour t'en sortir. Juste de comprendre 3 grandeurs et d'appliquer 2 règles.
Dans cet article je t'explique :
- pourquoi un câble chauffe (et comment l'éviter) ;
- les 3 critères qui déterminent la section ;
- les 2 pièges dans lesquels tombent 90 % des aménageurs (spoiler : la chute de tension et l'ampacité, ce n'est pas la même chose) ;
- comment utiliser mon calculateur de section gratuit en 2 minutes ;
- comment choisir le fusible qui va avec.
Allez, on attaque.
1. Pourquoi un câble chauffe (et pourquoi c'est un problème)
L'analogie du tuyau d'eau
Imagine ton circuit élec comme un circuit d'eau :
- La tension (V), c'est la pression dans le tuyau.
- L'intensité (A), c'est le débit (le volume d'eau qui passe par seconde).
- La résistance du câble (Ω), c'est le frottement contre les parois du tuyau.
- La puissance (W), c'est le travail/la force que l'eau peut fournir en bout de ligne (exemple : un moulin).
Quand tu fais passer beaucoup de débit dans un tuyau étroit, deux choses se passent :
- Ça frotte, le tuyau chauffe.
- La pression chute entre le départ et l'arrivée.
C'est exactement ce qui se passe dans un câble électrique. Et plus le câble est fin ou long, plus le "frottement" est fort.
La loi d'Ohm, en deux lignes
Pas besoin de retenir les formules par cœur. L'important, c'est de comprendre les principes : ensuite, le calculateur fait le boulot pour toi. Les formules sont là juste pour que tu saches ce qui se passe quand tu appuies sur "calculer".
La loi d'Ohm, c'est la relation de base qui lie tension, courant et résistance dans un circuit. Elle s'écrit :
ΔU = R × I
- ΔU : la chute de tension le long du câble (V)
- R : résistance du câble (Ω)
- I : courant qui le traverse (A)
Traduction : plus un câble est long ou fin, plus sa résistance R est élevée. Et pour un même courant I, cela crée une chute de tension le long du câble. Résultat : l'appareil en bout de ligne reçoit une tension plus faible qu'au départ de la source d'énergie (la batterie).
🧮 Exemple chiffré
Un câble de 4 mm² sur 3 m aller simple a une résistance d'environ 0,032 Ω aller + retour (cuivre en régime chaud à ~70 °C).
Tu fais passer 20 A dedans (un gros MPPT par exemple) :
ΔU = 0,032 × 20 = 0,64 V perdus dans le câble.
Ta batterie donne 12,8 V ? L'appareil en reçoit 12,16 V. C'est 5 %, soit deux fois la limite de 2,5 % qu'on se fixe.
L'effet Joule : la chaleur qui fait tout péter
Cette énergie "perdue" ne disparaît pas par magie, elle se transforme en chaleur. C'est ce qu'on appelle l'effet Joule, et sa formule est traître :
P = R × I²
Le petit carré au bout change tout. Regarde :
- Ton frigo tire 5 A. Sur un câble qui a 0,01 Ω de résistance totale : P = 0,01 × 25 = 0,25 W perdus. Négligeable.
- Ton convertisseur tire 150 A (pour alimenter un sèche-cheveux 1800 W en 12 V). Sur le même câble : P = 0,01 × 22 500 = 225 W perdus. L'équivalent d'un vieux fer à repasser posé directement sur ton câble de batterie.
Et contrairement à un fer à repasser, cette chaleur est piégée dans la gaine du câble. L'isolant (du PVC en général) supporte 70 °C. Au-delà, il ramollit, puis il fond. Le cuivre du fil se retrouve alors à nu, et il suffit qu'il touche n'importe quelle partie métallique du van (carrosserie, châssis, vis) pour créer un court-circuit, et potentiellement un incendie.
Les 3 conséquences d'un câble sous-dimensionné
- Tu perds de l'énergie en route. Ta batterie se vide plus vite, tes panneaux rechargent moins vite. Tu te demandes pourquoi ton installation "ne tient pas" alors qu'elle est bien calibrée sur le papier.
- Tes appareils fonctionnent mal. Sous 11 V au lieu de 12,5 V, ton convertisseur passe en alarme basse tension, ton frigo tourne plus longtemps pour compenser, ton MPPT charge moins efficacement. Les composants électroniques adorent la tension stable, ils détestent les chutes.
- Tu crames ton installation (ou ton van). Le câble chauffe, l'isolant fond, ça fait des étincelles, et si ton fusible n'est pas calibré pour couper avant, c'est le drame. Le fusible protège le câble, pas l'appareil. Retiens bien cette phrase, on y revient plus loin.
⚠️ Ma règle par défaut
Dans mon calculateur, je prends 2,5 % de chute de tension max sur une ligne DC. Victron, dans Wiring Unlimited, parle plutôt de < 3 % pour la puissance et de quasi-zéro (< 1 %) pour les lignes de mesure (shunt, BMS). La norme IEC 60364 accepte jusqu'à 3 %. Je préfère rester à 2,5 % pour avoir une marge confortable sur le long terme.
2. Les 3 grandeurs qui déterminent la section d'un câble
La section d'un câble (en mm²), c'est la surface du cercle de cuivre à l'intérieur, vu en coupe. Plus elle est grande, plus le "tuyau" est large, moins ça "frotte".
Pour la calculer, tu as besoin de 3 informations :
🔌 Le courant (I), en Ampères
C'est le débit qui traverse ton câble. Tu l'obtiens avec :
I = P / U
- Un frigo de 60 W en 12 V : I = 60 / 12 = 5 A.
- Un convertisseur de 2000 W en 12 V : I = 2000 / 12 = 166 A (ouch !).
- Le même convertisseur 2000 W mais en 24 V : I = 2000 / 24 = 83 A (deux fois moins).
- Et en 48 V : 42 A seulement.
👉 Voilà pourquoi les gros systèmes passent en 24 V ou 48 V : à puissance égale, le courant est divisé, donc les câbles peuvent être beaucoup plus fins (et moins chers, et plus faciles à manier).
📏 La longueur aller simple (L), en mètres
⚠️ Attention, c'est LE point où tout le monde se plante.
Tu saisis la distance entre la source et l'appareil, en mètres. Pas l'aller-retour. Le calculateur, lui, sait que le courant fait un aller et un retour (il entre par le + et ressort par le -), donc il multiplie par 2 automatiquement.
Exemple : ta batterie est à 3 m de ton MPPT. Tu saisis 3, pas 6.
⚠️ Aller simple ou aller-retour : vérifie toujours ce que demande ton calculateur
Certains calculateurs demandent la longueur aller simple (et multiplient par 2 en interne), d'autres demandent directement la longueur totale aller-retour. Si tu te trompes, ton résultat est faux d'un facteur 2 (câble trop fin, ou trop gros et trop cher).
Si tu as un doute : fais le calcul sur 2 ou 3 calculateurs différents avec les mêmes valeurs. Si l'un te sort une section deux fois plus grosse, c'est qu'il attend l'aller-retour alors que l'autre attend l'aller simple.
Dans mon calculateur, je demande l'aller simple : c'est plus simple à mesurer et plus intuitif ("mon MPPT est à 3 m de la batterie").
📐 Pourquoi cette histoire de ×2 ?
Parce que le courant doit boucler le circuit. Il part de la borne + de la batterie, traverse les 3 m de câble rouge, alimente le MPPT, puis revient par 3 m de câble noir jusqu'à la borne -. Total parcouru : 6 m. Les deux câbles "frottent" autant, la chute de tension se fait sur la longueur totale du trajet, soit 2 × la distance à vol d'oiseau.
📉 La chute de tension acceptée (ΔU), en %
C'est la perte maximale que tu acceptes entre le départ et l'arrivée. Par défaut :
- 2,5 % (ultra safe) : mon choix, et celui du calculateur.
- 3 % (norme IEC 60364, recommandation Victron) : acceptable aussi.
- 5 % (tolérable pour de l'éclairage LED) : à réserver aux cas où le câble est long et l'appareil peu sensible.
En 12 V, 2,5 % c'est seulement 0,3 V. Autant dire rien. C'est pour ça que les câbles d'un système 12 V doivent souvent être beaucoup plus gros qu'on ne l'imagine.
| Tension système | 2,5 % en Volts | Marge réelle |
|---|---|---|
| 12 V | 0,3 V | Très serrée 😰 |
| 24 V | 0,6 V | Confortable |
| 48 V | 1,2 V | Très confortable |
| 230 V (AC) | 5,75 V | Énorme marge 😎 |
A RETENIR
Un système 12 V est beaucoup plus exigeant en section qu'un système 230 V, pour une même puissance.
💡 Au fait, pourquoi les lignes haute tension n'ont pas des câbles énormes ?
Tu t'es peut-être déjà posé la question : les lignes électriques à haute tension qui traversent la campagne transportent des centaines de mégawatts, et pourtant leurs câbles ne font pas 50 cm de diamètre. Pourquoi ?
Parce qu'on y envoie de la très haute tension (jusqu'à 400 000 V en France), ce qui permet de faire passer la même puissance avec très peu de courant. Et comme c'est le courant qui fait chauffer et chuter la tension dans un câble, peu de courant = câbles fins possibles.
Ensuite, la tension est abaissée par transformations successives (400 000 V → 20 000 V → 400 V → 230 V) jusqu'à arriver chez toi. Plus la tension est basse, plus le courant est élevé pour la même puissance, et plus les câbles doivent être gros. C'est exactement le problème de ton van en 12 V.
3. La formule
Encore une fois : ne cherche pas à retenir la formule ni les chiffres par cœur. Ils sont là à titre indicatif, pour que tu comprennes l'idée globale de ce que fait le calculateur. Une fois que tu as saisi le principe, tu n'as plus jamais besoin d'y revenir.
Voilà la formule qui tourne dans le moteur du calculateur :
S = (2 × I × L) / (σ × ΔU)
Avec :
- S : section minimale théorique (mm²)
- I : courant (A)
- L : longueur aller simple (m)
- σ (sigma) : conductivité du cuivre, corrigée en température (m / (Ω × mm²))
- ΔU : chute de tension admissible en Volts (= U_système × chute% / 100)
C'est ce qui est inscrit dans la norme NF C 15-100 / IEC 60364-5-52 pour les conducteurs cuivre souples (H07V-K).
Et cette histoire de température, c'est quoi ?
Le cuivre conduit moins bien quand il chauffe. À 20 °C, la conductivité σ vaut 56. À 70 °C (la température max que supporte un câble H07V-K standard), elle tombe à environ 46,8 : la conductivité perd ~16 %, et la résistance du câble augmente de ~20 %.
Mon calculateur prend 70 °C par défaut (c'est conservateur, et c'est la bonne pratique). En gros, il considère que ton câble est à sa température max de fonctionnement, pour que la section calculée reste valable même quand ça chauffe.
Tu peux ajuster ce paramètre dans les réglages avancés si tu sais ce que tu fais, mais dans 99 % des cas : laisse à 70 °C.
Et pour le résultat commercial ?
Si le calcul tombe à 5,7 mm², ça n'existe pas en vrai. Chez les revendeurs, tu ne trouves à l'achat que des tailles normalisées (norme IEC 60228). Ce sont ces sections-là que tu vas commander :
1,5 / 2,5 / 4 / 6 / 10 / 16 / 25 / 35 / 50 / 70 / 95 / 120 / 150 / 185 / 240 mm²
Le calculateur te propose toujours la taille normalisée immédiatement supérieure (celle que tu peux vraiment acheter). Pour 5,7 mm², il te dira 6 mm². Jamais l'inférieure, évidemment.
📌 Minimum en van : 1,5 mm²
Même si le calcul te dit 0,5 mm², tu ne descends jamais en dessous de 1,5 mm² pour de la puissance. En dessous, la tenue mécanique aux vibrations devient critique.
4. Chute de tension VS ampacité : le piège dans lequel tout le monde tombe
Voilà le point qui fait LA différence entre un dimensionnement amateur et un dimensionnement pro.
Pour qu'un câble soit correctement dimensionné, il doit passer DEUX tests, pas un :
✅ Test 1 : la chute de tension
C'est le calcul qu'on vient de voir. Il te dit : "avec cette section, cette longueur et ce courant, la chute de tension ne dépassera pas 2,5 %".
✅ Test 2 : l'ampacité
L'ampacité, c'est le courant maximal qu'un câble peut supporter avant de chauffer au-delà de 70 °C. C'est une limite physique, liée à la capacité du câble à évacuer la chaleur. Et elle ne dépend pas de la longueur.
| Section (mm²) | Courant max (A) | AWG équiv. |
|---|---|---|
| 1,5 | 22 | 16 |
| 2,5 | 30 | 14 |
| 4 | 40 | 12 |
| 6 | 51 | 10 |
| 10 | 70 | 8 |
| 16 | 94 | 6 |
| 25 | 119 | 4 |
| 35 | 148 | 2 |
| 50 | 179 | 1/0 |
| 70 | 227 | 2/0 |
| 95 | 278 | 3/0 |
| 120 | 322 | 4/0 |
| 150 | 371 | - |
| 185 | 424 | - |
| 240 | 500 | - |
Valeurs pour du cuivre isolé PVC (H07V-K, âme 70 °C), mono-conducteurs à l'air libre, 30 °C ambiant, 2 conducteurs chargés côte à côte. Référentiel : IEC 60364-5-52 / NF C 15-100, méthode E.
📚 Sources
Norme primaire :
- - IEC 60364-5-52 « Low-voltage electrical installations - Wiring systems » (tableau B.52, méthode E, PVC, cuivre). Version française payante : NF C 15-100 (AFNOR).
Sources secondaires publiques (tableaux identiques, librement consultables) :
- - Schneider Electric - Guide de l'Installation Électrique : reprend les tableaux B.52 de l'IEC 60364-5-52.
- - Trace Software - Détermination de la section des conducteurs actifs.
- - Miguélez - Courant maximal admissible H07V-K (PDF).
Références dédiées au DC embarqué (marine / véhicule) :
- - ISO 13297:2020 - norme petits navires qui fusionne AC et DC.
- - ABYC E-11 - Tables d'ampacité (BoatHowTo) : standard américain DC marin.
- - Blue Sea Systems - Wire Sizing Chart : republication gratuite des tables ABYC E-11.
- - Victron Energy - Wiring Unlimited (FR) : traite la chute de tension, pas l'ampacité.
💡 En pratique, on se simplifie la vie
Pas besoin d'aller plus loin que ça : tu respectes la chute de tension admissible (test 1) et l'ampacité du tableau ci-dessus (test 2), et ton câble est bon. Mon calculateur vérifie les deux en automatique, donc si tu l'utilises, tu n'as même pas à y penser. Tant que ton installation reste cohérente dans l'ensemble (câbles pas entassés dans une gaine étouffante, compartiment batterie correctement ventilé), les valeurs standards suffisent largement pour du van.
🧪 Explications complètes pour les experts
Nature thermique de l'ampacité
L'ampacité est un phénomène purement thermique (échauffement par effet Joule vs dissipation vers l'air ambiant). Elle ne dépend pas de la nature du courant : un câble qui tient 40 A en alternatif tient 40 A en continu, à conditions de pose identiques. On peut donc utiliser les tables des normes bâtiment (IEC 60364-5-52) pour dimensionner du DC. Il existe aussi des référentiels dédiés au DC embarqué (ABYC E-11 pour le marine / véhicule) : les valeurs sont plus prudentes car les conditions de pose y sont plus sévères (ambiante 50 °C, câbles en faisceau).
Facteurs de correction pour conditions sévères
Les valeurs du tableau principal sont des ampacités de référence à 30 °C ambiant, pour un seul circuit isolé. Si tu es dans des conditions plus dures (compartiment batterie fermé en été, câbles en faisceau dense dans une gaine), multiplie l'ampacité par les facteurs ci-dessous (ambiante × groupement).
| Température ambiante (PVC) | |
|---|---|
| Ambiante | Facteur |
| 25 °C | 1,06 |
| 30 °C | 1,00 (réf.) |
| 35 °C | 0,94 |
| 40 °C | 0,87 |
| 45 °C | 0,79 |
| 50 °C | 0,71 |
| 55 °C | 0,61 |
Source : IEC 60364-5-52 tableau B.52.14
| Groupement de circuits | |
|---|---|
| Nb circuits | Facteur |
| 1 | 1,00 |
| 2 | 0,80 |
| 3 | 0,70 |
| 4 | 0,65 |
| 5 | 0,60 |
| 6 à 9 | 0,55 à 0,50 |
Source : IEC 60364-5-52 tableau B.52.17
Exemple chiffré : 3 câbles 25 mm² en faisceau dans le compartiment batterie à 45 °C → ampacité corrigée = 119 × 0,79 × 0,70 ≈ 66 A, au lieu des 119 A théoriques. En cas de doute, prends la section commerciale suivante.
Note de transparence
Les valeurs d'ampacité du tableau principal correspondent à la norme IEC 60364-5-52 (méthode E, PVC 70 °C, ambiante 30 °C). Ce sont les conditions de référence pour des câbles bâtiment, que j'applique ici au DC embarqué par analogie physique (l'ampacité est un phénomène thermique qui ne dépend pas du type de courant).
Victron, dans son guide Wiring Unlimited, traite uniquement la chute de tension et ne fournit pas de tables d'ampacité. C'est pour ça que je croise plusieurs sources (IEC 60364-5-52, ISO 13297:2020, ABYC E-11) dans mon calculateur.
Pour un calcul irréprochable dans des conditions particulières (fort ensoleillement, compartiment batterie fermé à 45-50 °C, faisceau dense dans une gaine), applique les facteurs de correction normalisés ci-dessus : ambiante × groupement.
Pourquoi il faut vérifier les deux 🧐
Les deux critères sont indépendants. Un câble peut être OK pour la chute de tension mais en dessous de l'ampacité requise. Ou l'inverse.
En van, voici comment ça se comporte :
- Câble long + courant modéré (exemple : MPPT vers batterie sur 4 m, ou éclairage arrière sur 6 m) : c'est la chute de tension qui commande. L'ampacité est largement OK.
- Câble court + courant énorme (exemple : batterie vers convertisseur sur 50 cm, batterie vers busbar sur 80 cm) : c'est l'ampacité qui commande. La chute de tension est ridicule, mais le câble doit être gros pour ne pas fondre.
Cas d'école : batterie vers convertisseur 2000 W
- Tension système : 12 V
- Courant continu : 2000 / 12 = 166 A
- Longueur : 0,5 m (câble court, convertisseur juste à côté de la batterie)
Calcul chute de tension :
S = (2 × 166 × 0,5) / (46,8 × 0,3) ≈ 11,8 mm² théoriques, arrondi commercial à 16 mm².
Vérification ampacité :
Un 16 mm² supporte 94 A max. Or on lui demande 166 A. On est à ~1,8× au-dessus de l'ampacité !
Donc si on se fie uniquement au calcul de chute de tension, on mettrait du 16 mm² sur un câble qui doit en réalité encaisser 166 A en continu. Résultat : le câble chauffe dangereusement, l'isolant fond. 🔥
La bonne section ici, c'est 70 mm² minimum (ampacité 227 A, avec la marge nécessaire pour le fusible qu'on verra plus loin). Pas pour la chute de tension, mais pour l'ampacité.
🚨 Warning calculateur
C'est exactement pour ça que mon calculateur affiche un triangle d'alerteà côté de la section retenue dès que l'ampacité est dépassée. Il ne se contente pas du calcul de chute de tension. Il vérifie les deux critères, impose automatiquement la section suffisante, et détaille les valeurs dans un tooltip au survol.
5. Utiliser le calculateur en 2 minutes (tutoriel pas à pas)
Assez de théorie, passons à la pratique. Direction le calculateur de section de câble.
Étape 1 : Choisis ta tension système
En haut de l'outil, tu choisis 12 V, 24 V ou 48 V. Pour 99 % des vans, c'est 12 V. Si tu as un gros système avec une grosse batterie lithium et un gros convertisseur, 24 V devient pertinent.
Étape 2 : Ajoute tes lignes de câble, une par une
Chaque ligne = un câble entre deux points. Pour chaque ligne, tu renseignes :
- Source (ex : Batterie, MPPT, Busbar...)
- Destination (ex : Busbar, Frigo, Convertisseur...)
- Longueur aller simple (en mètres, pas aller-retour !)
- Courant en A OU puissance en W (l'outil synchronise les deux automatiquement via la tension)
- Couleur du câble (rouge+noir, rouge seul, noir seul, autre) : utile pour le récap final
Étape 3 : Lis le résultat
Pour chaque ligne, le calculateur t'affiche :
- ✓la section théorique (le résultat brut du calcul) ;
- ✓la section commerciale (arrondie à la section normalisée supérieure) ;
- ✓l'équivalent en AWG (pour ceux qui commandent du matos américain) ;
- ✓la chute de tension réelle (en V et %) ;
- ✓un pictogrammesi l'ampacité est dépassée. En survol (desktop) ou au clic (mobile), un tooltip affiche le courant, la section retenue, l'ampacité max et la section qu'aurait donné la chute de tension seule.
Étape 4 : Consulte le récap matériel
Une fois toutes tes lignes saisies, scroll un peu : tu as un récap qui te dit combien de mètres de chaque section/couleur tu dois commander. Super pratique pour faire ta commande en une fois chez ton fournisseur.
Étape 5 : Exporte ton travail
Si tu as un compte membre, tu peux exporter en JSON toute ta configuration pour la sauvegarder, la partager avec quelqu'un qui t'aide, ou comparer plusieurs scénarios (ex : config été vs hiver).
6. H07V-K vs H07RN-F : bien choisir son type de câble
Une section correcte, c'est bien. Le bon type de câble, c'est indispensable. En van, tu vas principalement utiliser deux références :
H07V-K, pour le courant continu (DC)
- Gaine : PVC simple (isolation max 70 °C).
- Usage : toutes les liaisons DC (batterie, panneaux, MPPT, convertisseur côté DC, consommateurs 12 V).
- Avantages : souple (classe 5), facile à manipuler, dispo dans toutes les sections (1,5 à 240 mm²), bon marché.
- Limite : ne convient pas pour de l'AC 230 V (pas de gaine de protection extérieure).
📦 Les H07V-K que je recommande
Cuivre souple classe 5, sections 2,5 à 50 mm², vendus au mètre avec les couleurs standards van (rouge, noir, jaune).
H07RN-F, pour le courant alternatif (AC 230 V)
- Gaine : caoutchouc résistant, double isolation.
- Usage : sortie 230 V du convertisseur, prises AC, câble d'alimentation shore power.
- Avantages : supporte le frottement, l'humidité, la chaleur. C'est le câble des rallonges industrielles.
- Format courant en van : 3G1,5 mm² (3 conducteurs × 1,5 mm², phase/neutre/terre) pour les petites charges, 3G2,5 mm² pour 16 A (plaque induction, chauffe-eau).
📦 Les H07RN-F que je recommande
Câble souple à double isolation caoutchouc, prêt pour le 230 V AC en van : sortie convertisseur, prises, shore power.
❌ Erreur classique à éviter
Utiliser du H07V-K pour la sortie 230 V de ton convertisseur. Côté DC ça passe, côté AC non : il faut la double isolation du H07RN-F, c'est une exigence normative et de sécurité.
Et l'aluminium ?
Non. Dans un van, jamais d'aluminium. C'est tentant parce que c'est moins cher et plus léger, mais :
- Conductivité environ 63 % seulement du cuivre (alu ≈ 3,77×10⁷ S/m contre 5,95×10⁷ S/m pour le cuivre à 20 °C), ce qui oblige à augmenter la section d'environ 60 % pour obtenir la même résistance. Sources : Engineering ToolBox - Resistivity and Conductivity, Wikipedia - Electrical resistivity and conductivity.
- Oxydation aux bornes, résistance de contact qui augmente avec le temps, surchauffe progressive.
- Fragile aux vibrations, rupture possible.
7. Correspondance AWG / mm² (pour ceux qui commandent US)
Tu achètes un Renogy, un BougeRV, un convertisseur Samlex ou tout autre matos américain ? Tu vas croiser l'unité AWG (American Wire Gauge). Plus le chiffre AWG est petit, plus le câble est gros. C'est contre-intuitif, il faut juste l'accepter.
Voici les correspondances utiles en van, avec l'ampacité associée (courant max admissible de la section mm² commerciale la plus proche) :
| AWG | Section (mm²) | Ampacité (A) |
|---|---|---|
| 4/0 (= 0000) | 107 | ~300 |
| 2/0 (= 00) | 67 | ~220 |
| 1/0 (= 0) | 53 | ~179 |
| 2 | 34 | ~148 |
| 4 | 21 | ~119 |
| 6 | 13 | ~94 |
| 8 | 8,4 | ~70 |
| 10 | 5,3 | ~51 |
| 12 | 3,3 | ~40 |
| 14 | 2,1 | ~30 |
| 16 | 1,3 | ~22 |
Valeurs arrondies. Ampacités issues de l'IEC 60364-5-52 (méthode E, PVC, cuivre, 30 °C ambiant), appliquées à la section mm² commerciale la plus proche. Applique les facteurs de correction vus plus haut si tu es en conditions plus sévères.
👉 Repères rapides : AWG 2/0 ≈ 70 mm², AWG 4 ≈ 25 mm². Mon calculateur affiche automatiquement l'équivalence.
8. Les fusibles : protéger le câble avant tout
On a dimensionné le câble. Il reste à le protéger. Et là, une règle d'or :
⚠️ À RETENIR
Le fusible protège le CÂBLE, pas l'appareil.
Pourquoi ? Parce qu'en cas de court-circuit (un fil dénudé qui touche le châssis, par exemple), c'est le câble qui va chauffer et potentiellement mettre le feu au van. L'appareil, lui, a généralement sa propre protection interne. Ton rôle, c'est d'empêcher le câble de fondre.
Comment choisir le calibre du fusible ?
Trois règles, dans cet ordre :
- Le fusible doit être supérieur au courant normal de l'appareil (sinon il saute à l'usage). Pour une charge continue stable (frigo, éclairage, chargeur), on prend ~1,25 × le courant nominal. La règle d'or : toujours suivre la valeur indiquée dans le manuel du fabricant (Victron, par exemple, recommande souvent 250 A pour un MultiPlus 2000 W 12 V).
- Le fusible doit être inférieur à l'ampacité du câble (sinon il ne protège pas : le câble cramerait avant que le fusible ne saute).
- Le fusible doit être placé au plus près de la source (à quelques cm de la batterie, ou directement sur la barre omnibus). Comme ça il protège toute la longueur du câble dès la sortie de la batterie.
Exemple concret
Tu alimentes un convertisseur 2000 W en 12 V :
- Courant nominal : 166 A
- Fusible : 166 × 1,25 ≈ 200 A (on prend la valeur standard supérieure : 200 A ou 250 A)
- Câble : 50 mm² (ampacité 179 A... ❌ attends, on a un problème)
Tu vois ? Le fusible de 200 A ne protégerait pas un câble de 50 mm² (ampacité 179 A) : le câble chaufferait avant que le fusible ne saute. Il faut monter à 70 mm² (ampacité 227 A), et là le fusible 200 A protège bien le câble.
✅ Retiens
Fusible et câble se dimensionnent ensemble, pas séparément.
Quel type de fusible ?
En van, les classiques :
- Fusibles MIDI (30 à 200 A) : compacts, parfaits pour les lignes entre batterie et consommateurs moyens.
- Fusibles MEGA (100 à 500 A) : pour les grosses lignes (batterie vers convertisseur, batterie vers busbar).
- Fusibles ANL (35 à 750 A) : alternative aux MEGA, courant dans le monde marin.
- Fusibles à lame (blade, type auto) : pour les petits circuits (< 40 A).
- Disjoncteurs thermiques : réarmables, pratique mais plus cher.
📌 Note technique
Les fusibles MIDI, MEGA et ANL sont à caractéristique lente (slow-blow), parfaits pour les lignes de puissance DC. À l'inverse, les fusibles à lame automobiles standards (ATO/ATC) sont rapides par défaut ; il existe des versions lentes (type ATOF / MAXI) si besoin.
9. Les erreurs classiques à éviter absolument
En bossant avec des aménageurs, j'ai vu revenir toujours les mêmes erreurs. Voilà les 6 plus fréquentes :
❌ Erreur n°1 : oublier l'ampacité sur les câbles courts
"Il fait 40 cm, le calcul me dit 4 mm², ça suffit." Non. Sur un câble batterie vers convertisseur, c'est l'ampacité qui mène la danse.
❌ Erreur n°2 : sous-dimensionner le câble batterie vers busbar
C'est LA liaison la plus critique. Tout le courant du véhicule passe par là. Elle doit être taillée pour la somme des courants des consommateurs, pas pour un seul.
❌ Erreur n°3 : calibrer le fusible uniquement sur l'appareil, pas sur le câble
Classique : "mon convertisseur tire 100 A, je mets un fusible 100 A." Mais si ton câble ne supporte que 80 A, il va chauffer avant que le fusible ne saute. Le fusible doit toujours rester inférieur à l'ampacité du câble, c'est lui qu'il protège.
❌ Erreur n°4 : utiliser du H07V-K sur une ligne AC 230 V
Le PVC simple n'a pas la double isolation exigée pour le 230 V. Utilise du H07RN-F.
❌ Erreur n°5 : de l'aluminium "parce que c'est moins cher"
L'oxydation aux bornes, en quelques mois, multiplie la résistance de contact. Ça chauffe, ça finit par faire des étincelles. Non.
❌ Erreur n°6 : oublier la chaleur dissipée quand les câbles sont en faisceau
Si tu regroupes 6 câbles serrés dans une gaine fermée, ils n'évacuent plus la chaleur pareil. Les ampacités théoriques ne s'appliquent plus telles quelles. Solution : espacer les câbles, ou surdimensionner d'une section.
10. Bonnes pratiques d'installation
Une fois que tu as les bonnes sections, quelques règles pour une installation propre et durable :
- ✓Fais les câbles aussi courts que possible (chute de tension plus faible, moins de poids, moins de cuivre gaspillé).
- ✓Laisse un peu de mou dans chaque câble (les vibrations du véhicule vont tirer dessus pendant des années).
- ✓Fixe les câbles avec des colliers, des bagues, des passe-câbles, pas de câble qui ballotte.
- ✓Sertis proprement tes cosses avec une pince adaptée.
- ✓Respecte les couples de serrage indiqués par le fabricant du matériel. Trop serré = cosse abîmée. Pas assez = résistance de contact, chauffe.
- ✓Évite les faisceaux étanches sur les gros câbles de puissance : ils doivent pouvoir évacuer la chaleur.
- ✓Protège les passages à travers la tôle avec des passe-câbles caoutchouc pour éviter le cisaillement.
- ✓Lis toujours les manuels de tes équipements. Les bonnes marques (Victron, Renogy, Mastervolt...) indiquent systématiquement quel fusible utiliser et quelle section de câble pour chaque entrée/sortie de leur matériel. Si c'est écrit dans la doc, c'est la valeur à suivre en priorité : le fabricant connaît son produit mieux que personne.
💡 Astuce pro
Une fois ton installation faite, mets-la à pleine charge (allume tout en même temps) et touche les câbles et les cosses après 10 minutes. Tout doit être tiède au maximum. Si un point est chaud, tu as un problème de dimensionnement ou de serrage à cet endroit.
11. Récap express : la méthode en 5 étapes
Si tu as survolé l'article, voilà la version condensée :
- Liste toutes tes lignes électriques (batterie vers busbar, batterie vers convertisseur, MPPT vers batterie, busbar vers frigo, etc.).
- Pour chaque ligne, note : courant (A) ou puissance (W), longueur aller simple (m), tension système (12/24/48 V).
- Mets-les dans le calculateur, il te sort la section à commander, en tenant compte de la chute de tension ET de l'ampacité.
- Ajoute un fusible au départ de chaque ligne, calibré entre 1,25 × le courant nominal et l'ampacité du câble.
- Teste en charge une fois installé : rien ne doit chauffer anormalement.
🎯 Passe à l'action
Tu as maintenant toutes les clés pour dimensionner tes câbles comme un pro. Le plus dur n'est pas la théorie, c'est de prendre 10 minutes pour lister chaque ligne et faire le calcul.
Et ça, je t'ai rendu ça simple :
Gratuit, en français, sans inscription.
Si tu préfères être guidé pas à pas, ou que tu veux que je valide ton schéma avant que tu ne commandes tes câbles (et épargnes 200 € d'erreurs), jette un œil à mon accompagnement personnalisé.
Et si tu cherches les câbles que je recommande : mon H07V-K souple pour le DC et mon H07RN-F pour l'AC (en 3G1,5 mm² ou 3G2,5 mm²) sont dispos en sections utiles van.
Bonne route, et bons câbles ! ⚡
FAQ - Questions fréquentes
📚 Sources
Normes techniques (références principales)
- IEC 60364-5-52 - Low-voltage electrical installations - Part 5-52 : Selection and erection of electrical equipment - Wiring systems. C'est la norme qui définit les courants admissibles (tableau B.52.4 pour les conducteurs cuivre isolés PVC, méthode F) et la méthode de calcul de chute de tension. S'applique jusqu'à 1,5 kV DC. Payante (environ 120 €).
- NF C 15-100 - Transposition française de la norme IEC, identique sur les tableaux utilisés ici.
- ISO 13297:2020 - Small craft - Electrical systems - Alternating and direct current installations. Norme marine qui fusionne AC et DC (remplace ISO 10133:2012, retirée). Très proche des contraintes du van.
- ABYC E-11 - Standard américain pour le câblage DC marin. Base des tables utilisées par Blue Sea, Ancor, et dans une bonne partie de la vanlife US.
- IEC 60228 - Sections normalisées des conducteurs des câbles isolés.
Sources secondaires librement consultables
- Schneider Electric - Guide de l'Installation Électrique : reprend les tableaux B.52 de l'IEC 60364-5-52.
- Trace Software - Détermination de la section des conducteurs actifs : extrait du tableau B.52.4 avec valeurs cuivre / méthodes A1 à F.
- Miguélez - Courant maximal admissible H07V-K (PDF) : document simplifié basé sur HD 60364-5-52 (version européenne).
- BoatHowTo (Nigel Calder, membre ABYC PTC) - Tables ABYC et ISO en PDF libres.
- Blue Sea Systems - Wire Sizing Chart (ABYC 30 °C) - Republication gratuite des tables ABYC E-11.
Guides pratiques
- Victron Energy - Wiring Unlimited (FR, rev 02, 08/2024) - Référence pédagogique solide sur la chute de tension, les bonnes pratiques et les règles du pouce. Ne fournit pas de tables d'ampacité.
- Victron - AWG to Metric Conversion Chart (PDF).
