Checklist électricité van : de la conception à la mise en service

Phase A : Conception

Avant isolation / avant meubles / avant achats

C'est la phase la plus importante, et la plus souvent bâclée. Tout ce que tu feras ensuite découlera de ces décisions. Un schéma fait ici, même approximatif, t'évitera des heures de démontage plus tard.

1. 1.Définir tes usages. Ce que tu veux alimenter, comment tu voyages (itinérant, base fixe, mixte), ton autonomie visée. Sans ça, tout le reste est une estimation dans le vide.
2. 2.Dimensionner tes besoins avec le calculateur de besoins. Tu obtiens une estimation de ta consommation journalière et une fourchette de capacité batterie.
3. 3.Définir l'architecture en trois blocs : les sources (roulage / solaire / 230V), le stockage (batterie), la conversion et la distribution. Pas besoin de choisir la marque encore : juste la logique générale.
4. 4.Faire le schéma électrique. Même si tu sais qu'il va évoluer. Un schéma imparfait est infiniment plus utile que pas de schéma du tout. C'est lui qui rendra tes achats cohérents et ta liste de matériel réaliste.
5. 5.Dimensionner les câbles du schéma avec le calculateur de section. Section sous-dimensionnée = câble qui chauffe. Section sur-dimensionnée = argent gaspillé et câble difficile à travailler.
6. 6.Transformer le schéma en liste de matériel. Câbles (longueurs + sections), cosses, protections, connectique, consommables.
7. 7.Valider l'implantation physique. Où va la zone technique, est-ce qu'elle est accessible, est-ce que la batterie pourra respirer, est-ce que tu pourras intervenir dessus dans 3 ans.

Phase B : Van nu

Avant isolation / habillage

C'est le moment de faire tout ce qui devient pénible ou impossible une fois l'isolation posée. Les passages de câbles, les gaines dans les montants, les ouvertures dans le plancher. Tout ça se fait maintenant, sans contrainte.

1. 1.Tracer les chemins de câbles. Plancher, montants latéraux, cloison, toit. Pense en termes de zones, des emplacements des équipements, des passages de câbles.
2. 2.Prévoir les passages. Tubes annelés, anti-abrasion, traversées étanchées. Un câble qui frotte sur une tôle pendant 3 ans, ça finit par couper l'isolant.
3. 3.Laisser quelques gaines vides. Ton installation va évoluer. Un panneau solaire en plus, une caméra de recul, une lumière oubliée : c'est beaucoup plus simple si tu as prévu la place.
4. 4.Pré-positionner les supports. Platines de fixation, tasseaux bois, renforts pour la zone technique : tout ça se colle ou se visse proprement sur tôle nue, beaucoup moins facilement sur isolation.

Phase C : Isolation et habillage

Laisser l'électricité respirer

Cette phase n'est pas un moment de câblage, mais elle peut ruiner tout ce que tu as prévu si tu n'y penses pas. Deux vérifications critiques avant de refermer.

Phase D : Installation électrique

Avant meubles définitifs

La séquence ci-dessous évite les allers-retours classiques : démonter ce qu'on vient de fixer pour faire un passage de câble, ou brûler un composant parce qu'une source était encore active pendant le câblage.

1. 1.

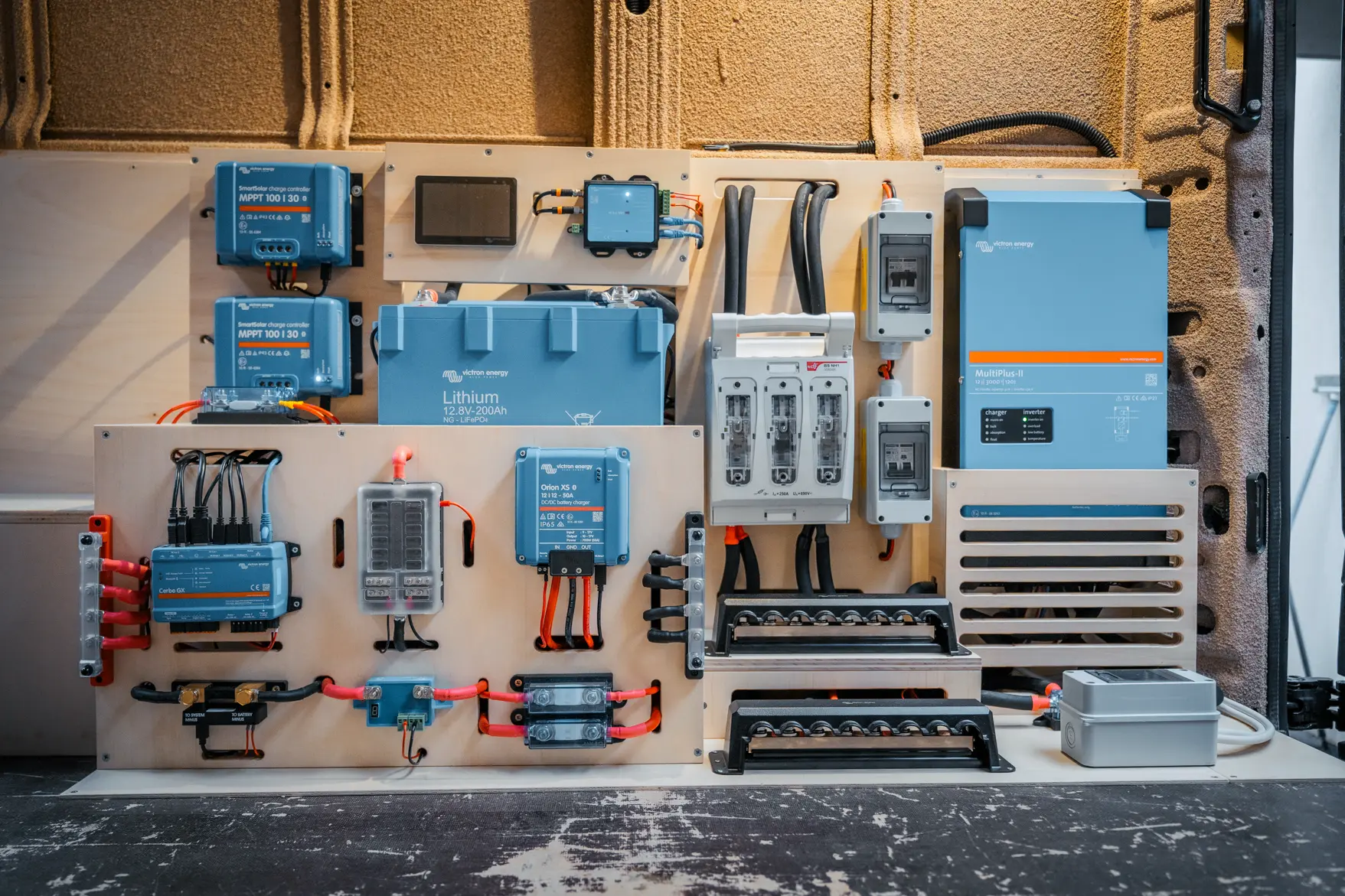

   Positionner et fixer tous les équipements.

   Batterie, chargeurs, busbars, tableau, MPPT : tout en place, dans leur position définitive.

2. 2.

   Tracer les passages de câbles, sans câbler.

   Identifier les trajets entre chaque équipement, repérer où il faut passer dans le plancher, la cloison ou un meuble.

3. 3.

   Déposer les équipements et faire les passages proprement.

   Perçages, saignées, passages à la défonceuse : tout ça sans les équipements en place pour ne pas les abîmer.

4. 4.

   Remettre en place et refixer tous les équipements.

   Cette fois pour de bon. Les passages sont faits, les chemins sont libres.

5. 5.

   Couvrir les panneaux solaires avant tout branchement PV.

   Un panneau solaire sous le soleil produit du courant en permanence. Un linge épais, un carton, une bâche suffisent.

6. 6.

   Faire tous les branchements, coupures ouvertes.

   Le coupe-circuit batterie est ouvert. Le disjoncteur PV est ouvert. Tout le câblage se fait dans cet état. Pour Victron, la référence est le Wiring Unlimited.

7. 7.

   Premiers tests, puis tout couper avant de continuer.

   Valider que l'installation fonctionne correctement. Une fois les tests passés, couper toutes les sources avant de passer aux meubles.

Phase E : Meubles et finitions

Rendre l'installation agréable à vivre

Les meubles arrivent en dernier, mais c'est là que la plupart des erreurs "définitives" se produisent. Une trappe de visite bloquée par un tiroir, un câble coincé sous un plancher, un fusible impossible à atteindre...

Phase F : Tests et mise en service

Obligatoire, pour garantir la fiabilité et la sécurité

La mise en service n'est pas le moment de tout allumer d'un coup et d'espérer que ça marche. C'est un processus progressif, bloc par bloc. Une erreur de polarité ou un câble mal serré détectés maintenant coûtent 10 minutes. Détectés après 6 mois d'usage, ils peuvent coûter un composant.

• Contrôle visuel des polarités. Sur chaque équipement, vérifier visuellement que le + va au + et le − au −, avant de fermer les coupures.
• Vérification des fusibles. Tous les fusibles doivent être présents, correctement placés dans leur support et dimensionnés selon le plan.
• Serrage des borniers et cosses. Particulièrement les connexions de puissance. Un serrage insuffisant = résistance de contact = échauffement localisé.

• Commencer par la batterie seule, coupe-circuit fermé.
• Ajouter les équipements un à un. À chaque étape : rien ne chauffe anormalement, les voyants sont corrects, les fusibles tiennent.
• Tester en conditions réelles : charges simultanées, recharge roulage + solaire, 230V shore si concerné.

Phase G : Documentation

Ce qui fait toute la différence

La documentation, c'est le truc qu'on repousse jusqu'à ce qu'on en ait besoin. Et quand on en a besoin (panne à 22h, question du garagiste, dossier VASP, revente du van), on appréciera de l'avoir faite pendant qu'on avait tout en tête.

Homologation VASP : ce qu'il faut savoir côté électricité

Le règlement R10 encadre la compatibilité électromagnétique des équipements électriques dans les véhicules. En pratique, dans le contexte VASP, il concerne les équipements qui transforment l'énergie électrique :
