Choisir les bons calibres et sécuriser chaque ligne DC
Par Loïc VoyageLes valeurs citées proviennent de fiches constructeur ou de normes publiques. Elles ne remplacent jamais la documentation du matériel que tu installes réellement.
Le rôle principal d'un fusible dans une installation van ou fourgon est d'être le maillon volontairement le plus faible du circuit : en cas d'anomalie, il doit fondre avant que le câble ne chauffe au point de dégrader son isolant.
En régime de défaut, la chaleur produite dans le conducteur suit l'effet Joule : plus le courant est élevé, plus l'échauffement augmente. Le filament du fusible est dimensionné pour céder en premier.
Concrètement, un fusible contient un élément métallique calibré (alliage, ruban ou fil selon la famille). Quand le courant devient trop élevé assez longtemps, cet élément chauffe puis fond. C'est pour ça qu'on raisonne d'abord en courant et en temps : la puissance dissipée dans l'élément suit l'ordre de grandeur I²R.
Un fusible ne « décide » pas de fondre sur une seule mesure de courant. Il accumule de la chaleur dans son élément fusible. Ce qui compte, c'est la combinaison courant × durée (courbe temps-courant).
Conséquence pratique : un fusible 200 A peut laisser passer un courant bien supérieur pendant une courte durée sans fondre. Le type de fusible (rapide, modéré, temporisé) compte autant que le calibre.
Fusible trop petit
Déclenchements intempestifs (démarrage compresseur, onduleur, pompe). Ennuyeux, mais ce n'est pas la pire situation. Le vrai piège : remplacer par un calibre plus gros sans analyser la cause.
Fusible trop gros
Le courant de défaut peut rester insuffisant pour faire fondre le fusible. Le câble chauffe. L'isolant se dégrade. Risque d'incendie.
Sur un court-circuit violent, un fusible dont le pouvoir de coupure est insuffisant peut ne pas interrompre le circuit proprement (arc persistant). C'est critique sur le départ batterie.
Règle d'or
| Paramètre | Ce qu'il faut comprendre |
|---|---|
| Calibre (In) | Courant que le fusible supporte en permanence. Il ne fond pas exactement à ce chiffre : il faut dépasser In suffisamment longtemps. |
| Tension nominale DC | Toujours la valeur DC du produit. Elle indique la tension max à laquelle le fusible peut ouvrir le circuit sans arc durable. En DC, couper est plus difficile qu'en AC (pas de passage naturel par zéro), d'où des limites souvent plus basses. Humidité, pollution et altitude peuvent aussi dégrader la tenue d'isolement. |
| Pouvoir de coupure (AIC) | Courant de court-circuit max que le fusible peut couper proprement. Indispensable sur le principal batterie. |
| Courbe temps-courant | Rapide, modéré ou lent : conditionne la tolérance aux pics courts. |
| Mécanique | Compatibilité fusible / porte-fusible (bornes filetées M5, M8, M10, Faston, etc.). |

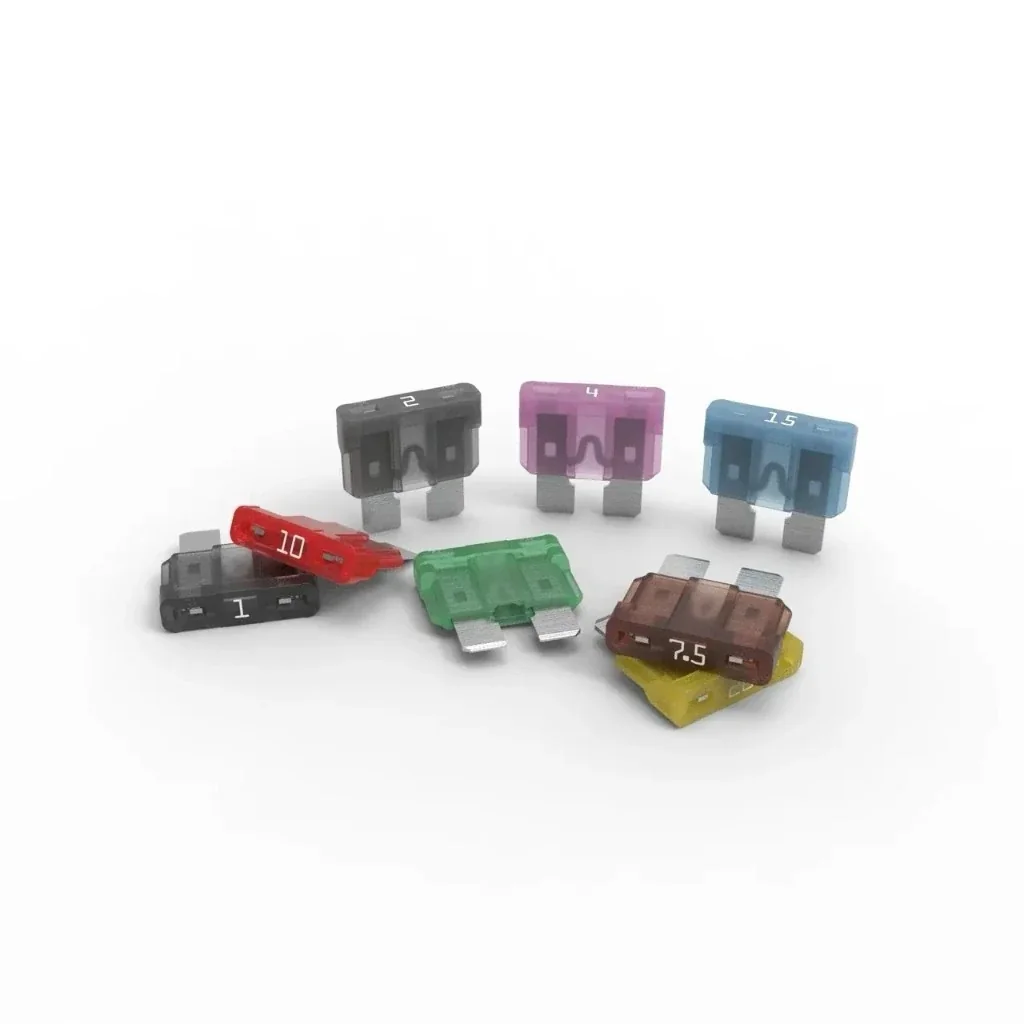

| Caractéristique | Valeur de référence | À confirmer sur ta référence |
|---|---|---|
| Tension nominale | Jusqu'à 32 V DC | Oui |
| Pouvoir de coupure | Jusqu'à 1000 A @ 32 V DC | Oui |
| Calibres courants | 1 A à 40 A (selon gamme) | Oui |
| Normes citées | ISO 8820-3, SAE J1284 | Selon fabricant |
| Comportement | Rapide (fast-acting) | Courbe constructeur |
Usage typique : éclairage, USB, pompe, petits circuits du tableau 12 V. Pas adapté au fusible principal batterie (calibre max et AICCourant de court-circuit max insuffisants pour ce rôle).

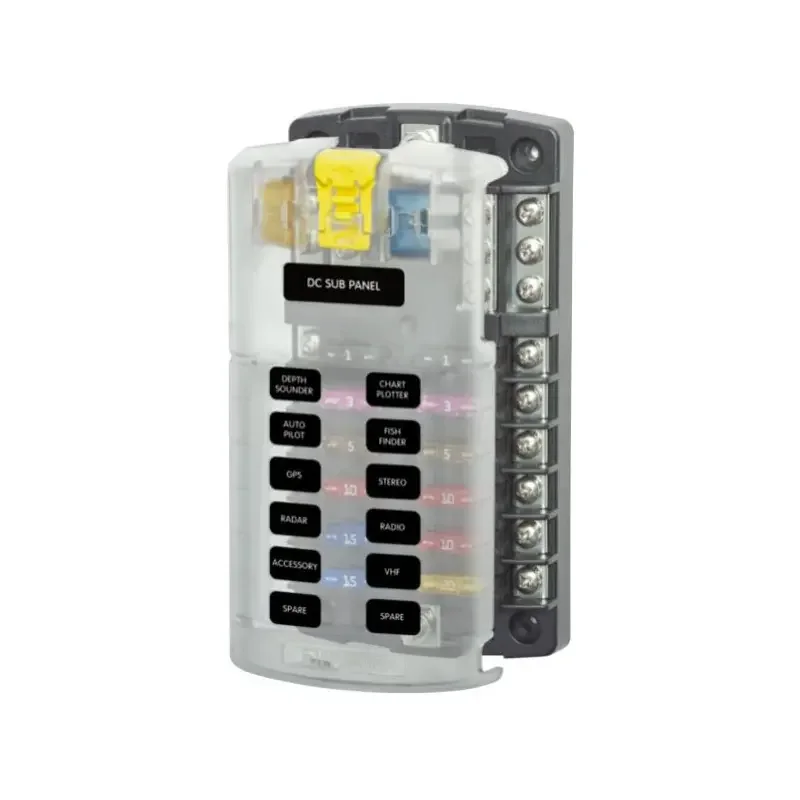

Exemple de référence : Blue Sea Systems ST Blade Fuse Block, 12 circuits (réf. 5034)
| Caractéristique | Valeur |
|---|---|
| Tension max | 32 V DC |
| Courant max bloc | 100 A (limite du bloc entier) |
| Courant max par circuit | 30 A par voie |
| Fusibles acceptés | ATO / ATC |
| Entrée commune | Bus positif avec borne filetée #10-32 |
Autres solutions possibles : porte-fusibles en ligne à connecteur rapide 6,3 mm (dimension courante sur fusibles lame, voir fiche Littelfuse ATOF).
Sources : Littelfuse 287 ATOF · Blue Sea 5034

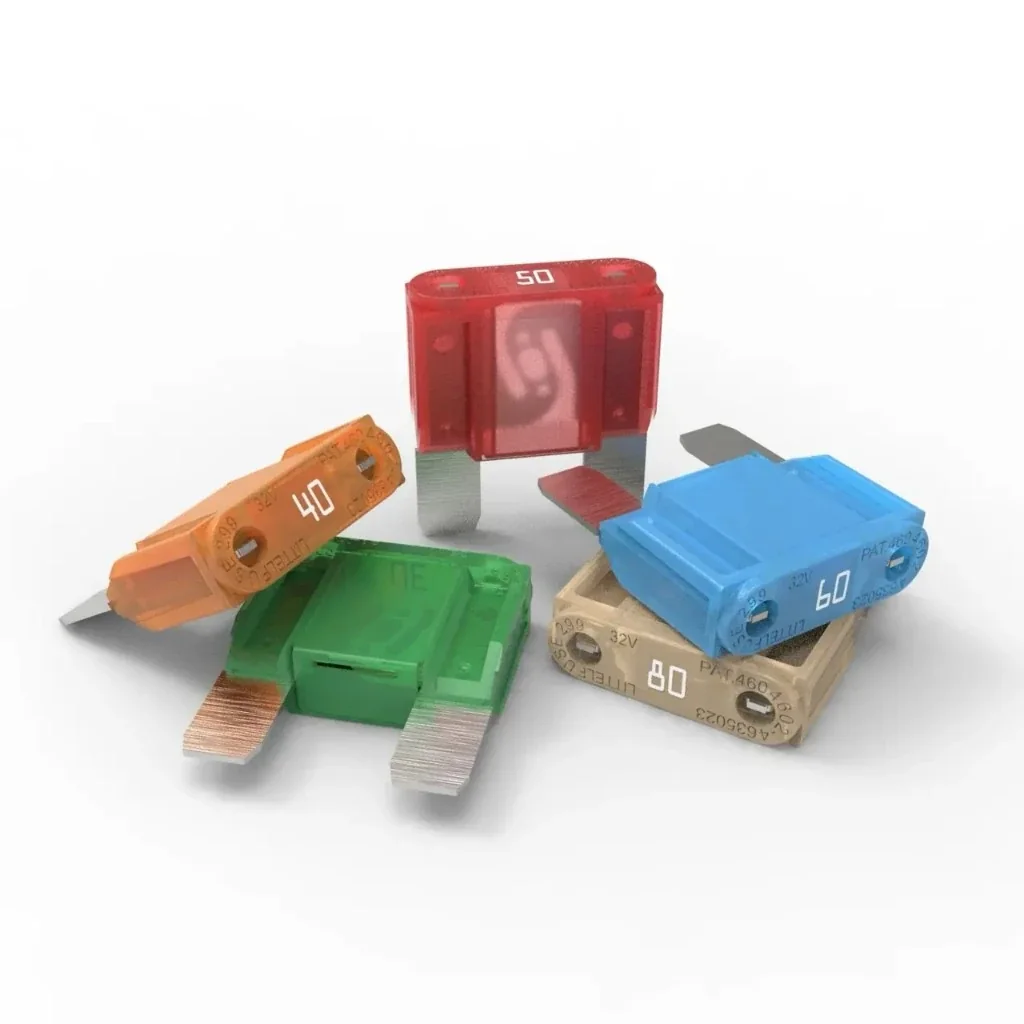

| Caractéristique | Valeur de référence | À confirmer sur ta référence |
|---|---|---|
| Tension nominale | Jusqu'à 32 V DC | Oui |
| Pouvoir de coupure | Jusqu'à 1000 A @ 32 V DC | Oui |
| Calibres (gamme citée) | 20 A à 80 A | Les gammes étendues existent selon marques |
| Comportement | Rapide à modéré (Slo-Blo sur série 299) | Courbe constructeur |
Usage typique : départs intermédiaires plus chargés qu'un ATO (certains convertisseurs, alimentations de sous-tableaux). Dans nos aménagements, on n'en ajoute pratiquement jamais: on privilégie le MIDI, l'ANL, le MEGA ou le Class T selon le niveau de courant et de AICCourant de court-circuit max recherché.

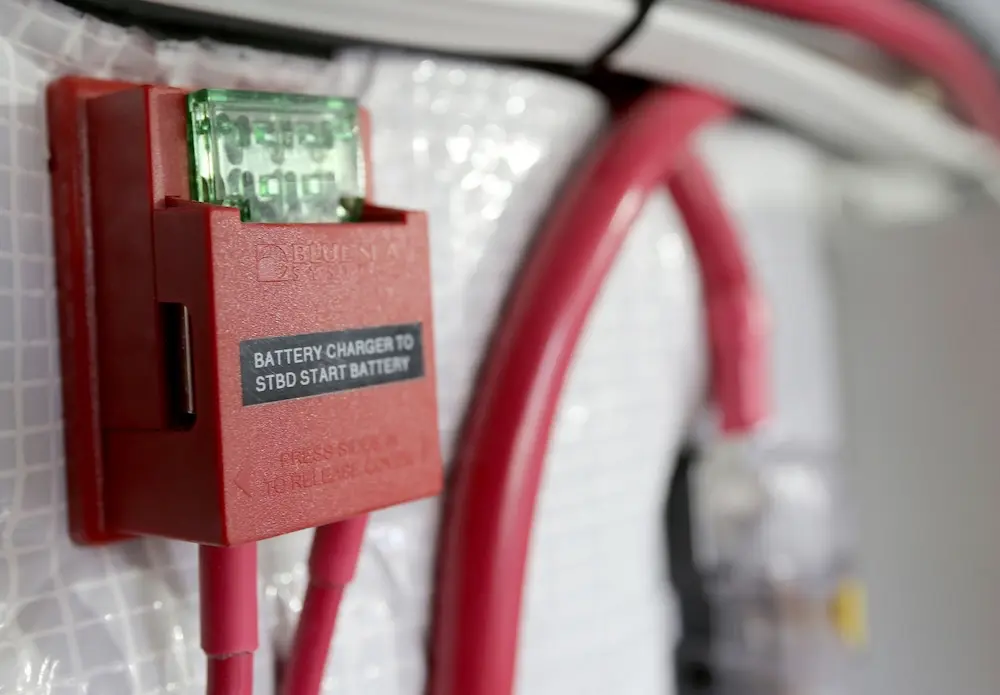

Exemple de référence : Blue Sea Systems MAXI Fuse Block (réf. 5006, gamme historique)
| Caractéristique | Valeur |
|---|---|
| Tension max | 32 V DC |
| Courant max | 80 A |
| Fusibles acceptés | MAXI uniquement (pas interchangeables avec ATO) |
Vérifier la référence actuelle chez Blue Sea (certaines anciennes références sont remplacées par des suffixes révisés).
Sources : Littelfuse MAXI 299 · Blue Sea 5006

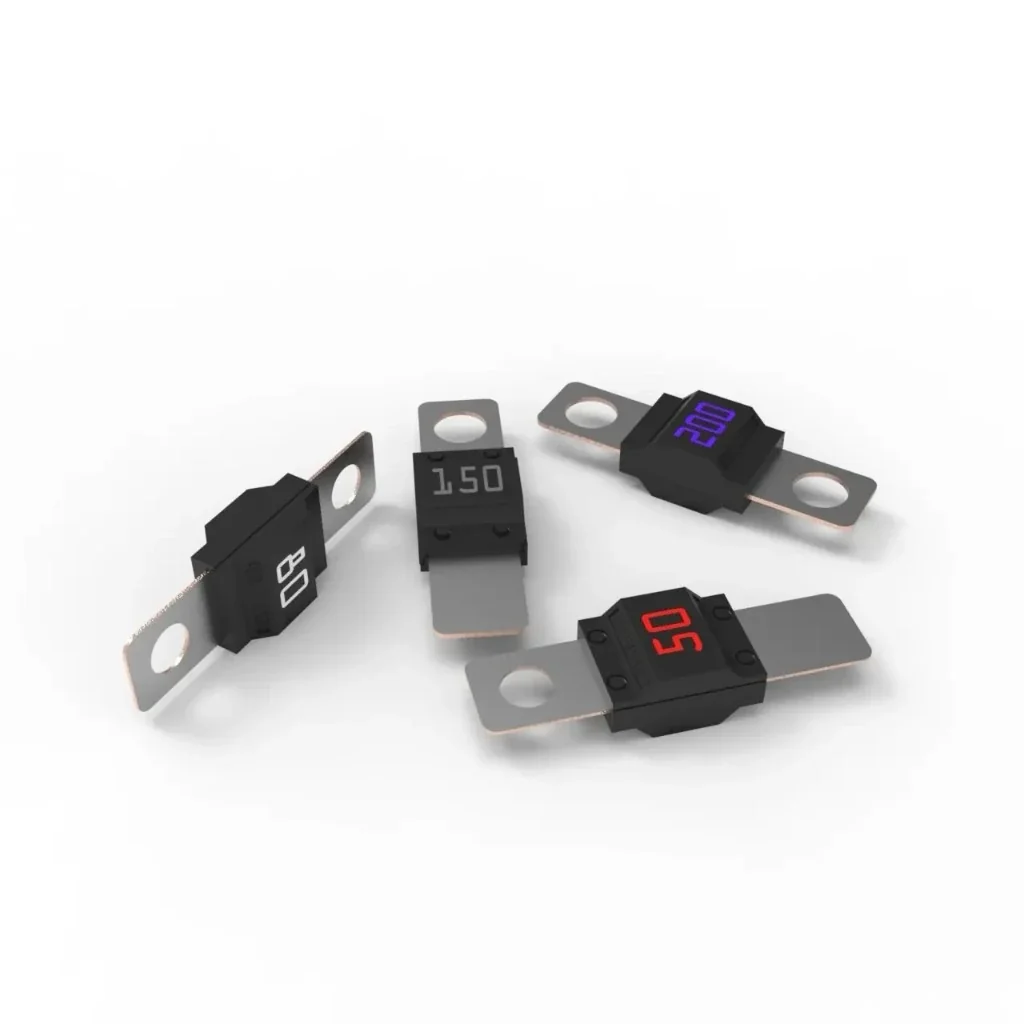

| Caractéristique | Valeur de référence (Littelfuse MIDI 32 V) | À confirmer sur ta référence |
|---|---|---|
| Tension nominale | Jusqu'à 32 V DC (versions 58 V DC selon gammes) | Oui |
| Pouvoir de coupure | Jusqu'à 2000 A @ 32 V DC (Littelfuse) | D'autres marques annoncent d'autres valeurs |
| Calibres (gamme citée) | 30 A à 200 A | Oui |
| Comportement | Modéré | Courbe constructeur |
Usage typique : MPPT, DC-DC, câbles de charge intermédiaires.
Deux familles courantes en van (ne pas mélanger sans vérifier) :
A) Inline compact
| Caractéristique | Valeur |
|---|---|
| Support inline Littelfuse 04980921GXM5 | Tension max annoncée jusqu'à 58 V DC sur la gamme 498-IL (vérifier la fiche du modèle exact) |
| Support Victron CIP000050001 | Prévu pour fusibles MIDI (consulter datasheet Victron pour courant max) |
B) Format « marine » (ex. Blue Sea 7720)
| Caractéristique | Valeur |
|---|---|
| Tension max | 32 V DC |
| Courant max | 200 A |
| Fixation fusible | M5 (généralement) |
| Borne filetée câble | M5 (sur ce format de bloc) |
Sources : Littelfuse MIDI 32 V · Littelfuse 498-IL · Blue Sea 7720 · Victron MIDI/MEGA/ANL

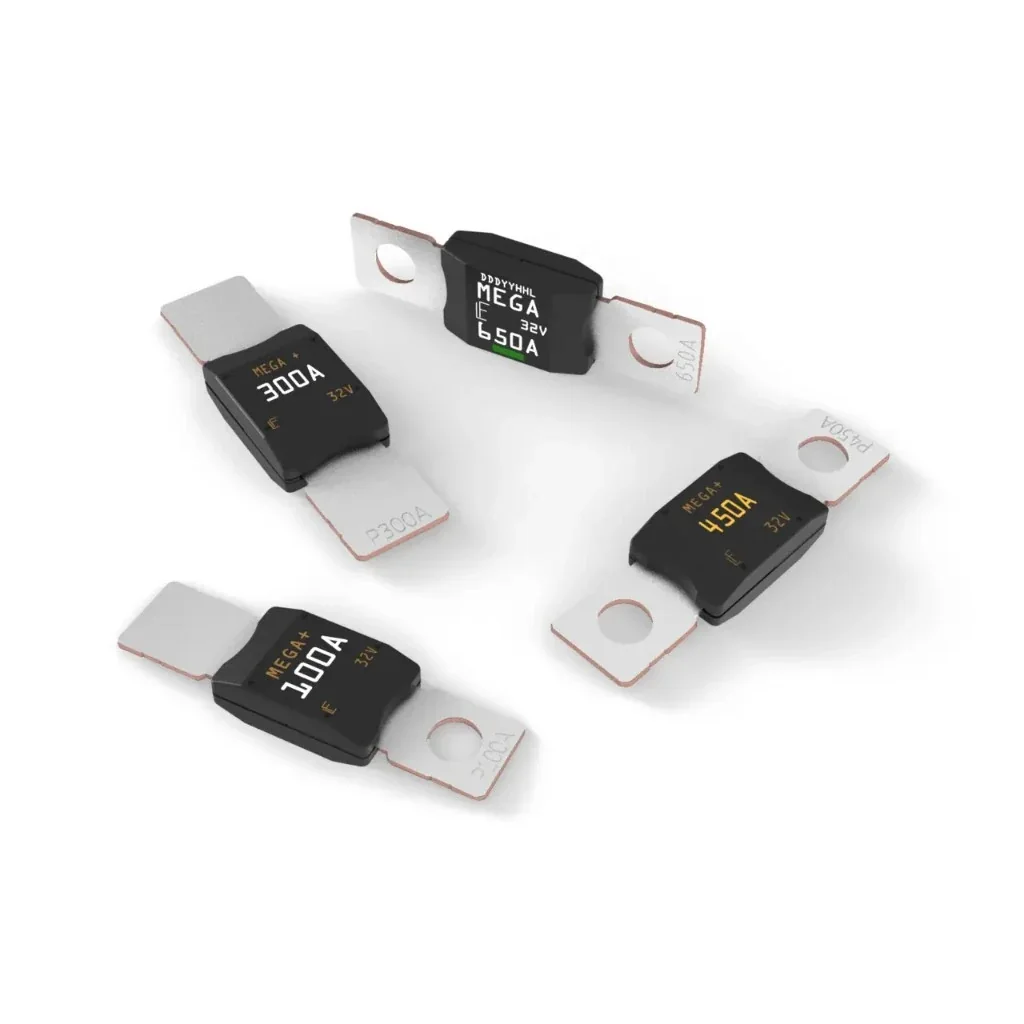

| Caractéristique | Valeur de référence (Littelfuse MEGA 32 V) | À confirmer sur ta référence |
|---|---|---|
| Tension nominale | Jusqu'à 32 V DC (gammes 58 V et 80 V selon références) | Oui |
| Pouvoir de coupure | Jusqu'à 2000 A @ 32 V DC (Littelfuse) | Autres marques: autre AICCourant de court-circuit max |
| Calibres (gamme citée) | 40 A à 500 A | Oui |
| Comportement | Lent / Slo-Blo (40-250 A) ; calibres 300-500 A souvent court-circuit uniquement selon Littelfuse | Note fabricant |
Usage typique : gros départs DC, protection de câbles de forte section. Vérifier impérativement la tension DC max du modèle en système 48 V.

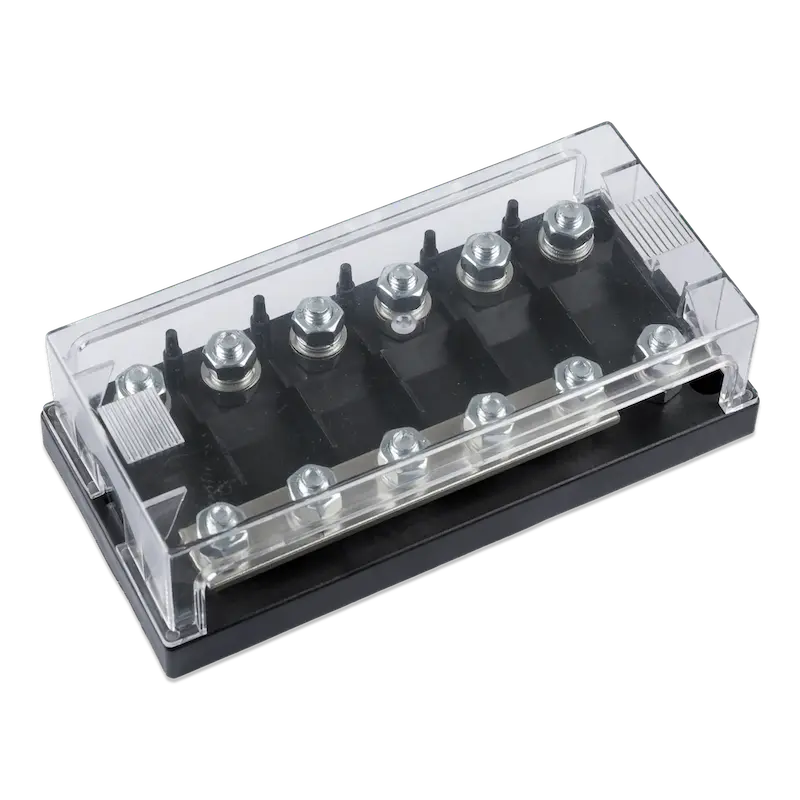

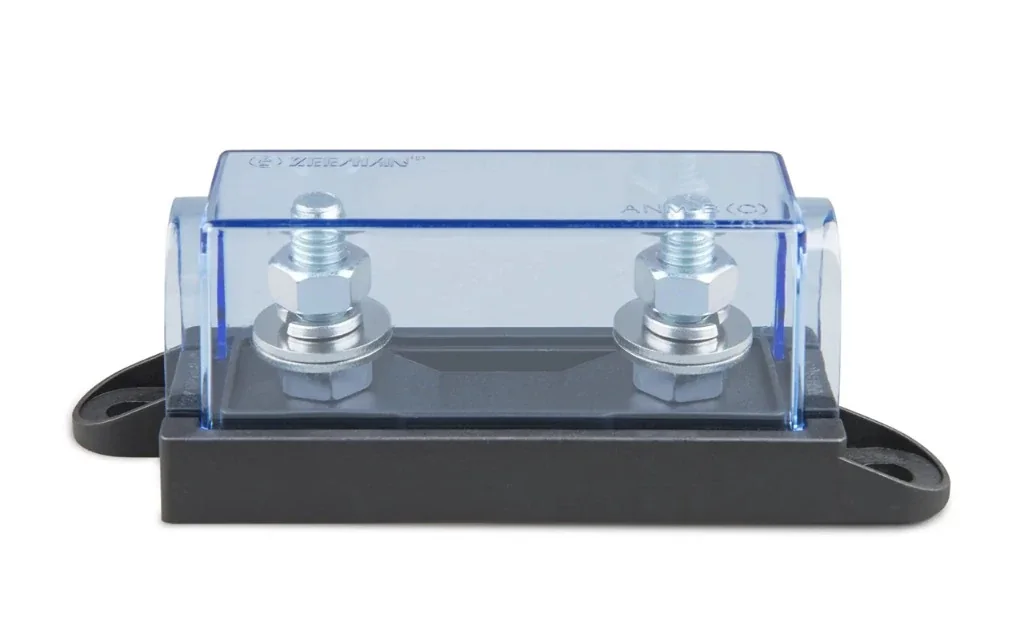

Exemple de référence : Victron porte-fusibles 6 voies MEGA (réf. CIP050060000, selon revendeurs agréés Victron)
| Caractéristique | Valeur |
|---|---|
| Tension max | Jusqu'à 70 V DC (confirmer sur documentation Victron officielle de ta référence) |
| Courant max du bloc | Jusqu'à 250 A (confirmer sur ta référence) |
| Vis / bornes filetées | M8 (5/16") typiquement |
Exemple de référence : Blue Sea MEGA / AMG Fuse Block (réf. 5000, gamme historique)
| Caractéristique | Valeur |
|---|---|
| Tension max | 32 V DC |
| Plage fusibles | 100 A à 300 A (MEGA/AMG selon gamme Blue Sea) |
Sources : Littelfuse MEGA 32 V · Victron MIDI/MEGA/ANL · Blue Sea 5000

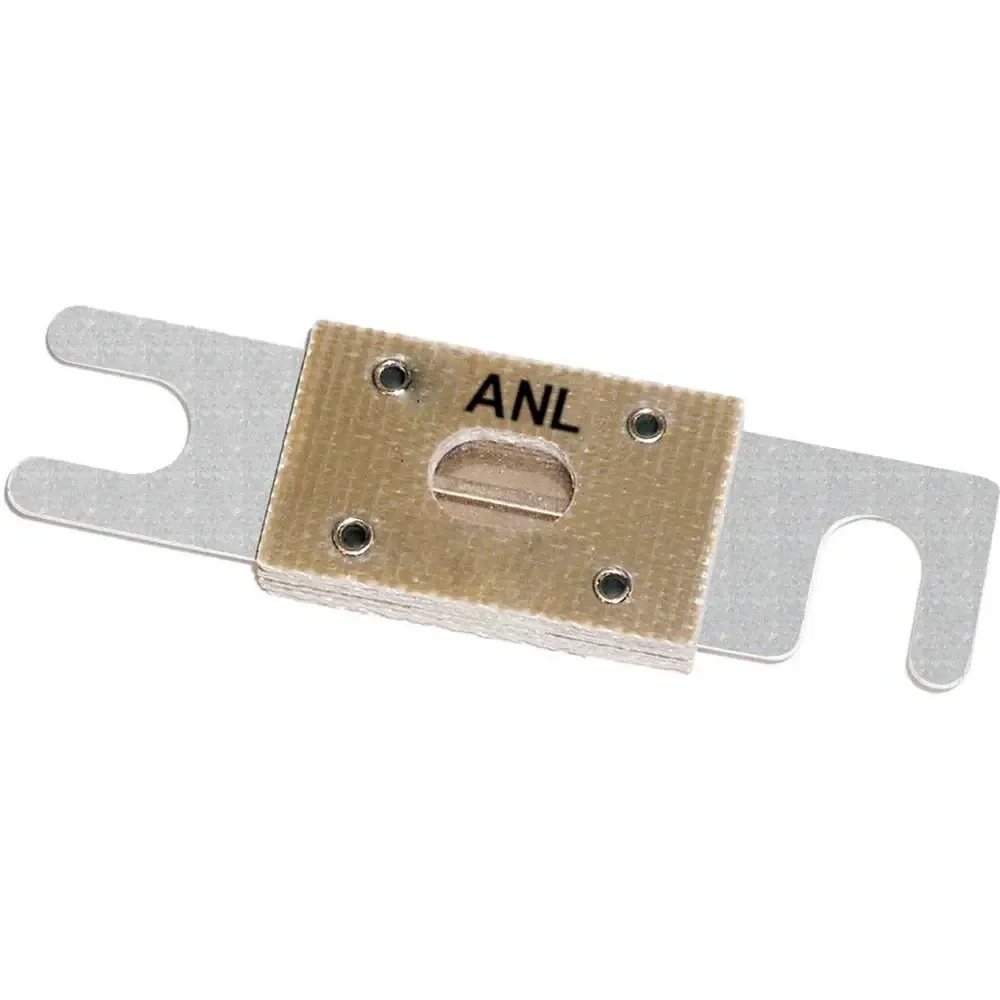

| Caractéristique | Exemple Blue Sea (réf. 5161, 600 A) | À confirmer sur ta référence |
|---|---|---|
| Tension max | Jusqu'à 80 V DC (sur cette référence) | Les ANL 32 V seuls existent encore |
| Pouvoir de coupure | Jusqu'à 6000 A @ 80 V DC (sur cette référence) | Varie selon calibre et fabricant |
| Comportement | Lent / temporisé | Courbe constructeur |
Usage typique : protection principale inline 12/24 V sur de nombreuses installations. Qualité fabricant critique : contrefaçons avec AICCourant de court-circuit max non vérifiable.

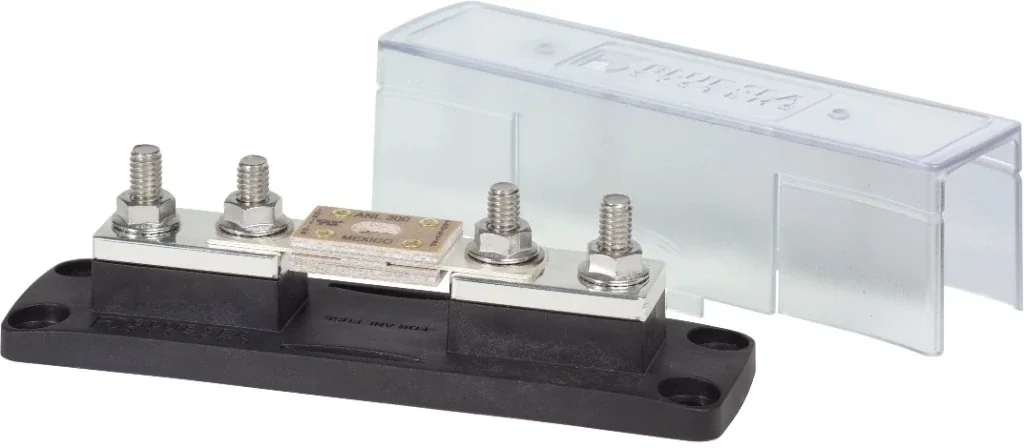

Exemple de référence : Blue Sea ANL Fuse Block with Cover (réf. 5503)
| Caractéristique | Valeur |
|---|---|
| Tension max du système | 32 V DC |
| Calibres fusibles acceptés | 35 A à 750 A (fusible vendu à part) |
| Borne filetée / cosse | 5/16" (M8) |
| Section câble max | 4/0 AWG |
Compatibilité mécanique (à vérifier avant achat)
Le fusible ANL 5161 (Blue Sea) peut aller jusqu'à 80 V DC ; le bloc 5503 est limité à 32 V DC côté système : ne pas confondre les deux fiches.
Toujours croiser : fiche du fusible + fiche du porte-fusible + diamètre des cosses.
Sources : Blue Sea ANL 5161 · Blue Sea 5503 · Victron MIDI/MEGA/ANL
| Caractéristique | Gamme Blue Sea Systems MRBF Terminal Fuse | À confirmer sur ta référence |
|---|---|---|
| Tension max | Jusqu'à 58 V DC | Ne pas utiliser au-delà de la tension max de charge batterie |
| Calibres courants | 30 A à 300 A (selon catalogue constructeur) | Oui |
| Pouvoir de coupure | Dépend de la tension du système. Sur la gamme MRBF Blue Sea, typiquement jusqu'à 10 000 A @ 14 V DC, 5 000 A @ 32 V DC et 2 000 A @ 58 V DC (confirmer référence et calibre exact) | Oui |
| Comportement | Temporisé (time-delay) | Courbe constructeur |

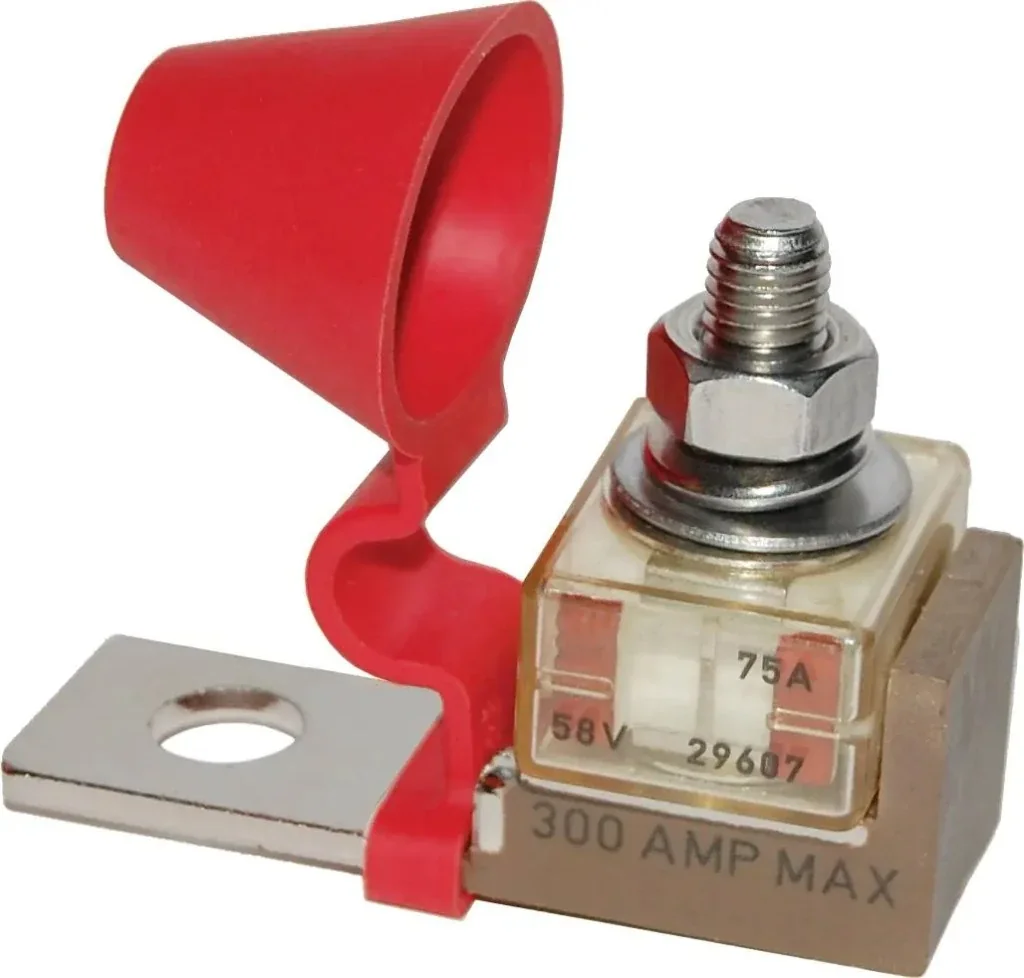

Exemple de référence : Blue Sea Terminal Fuse Block (réf. 5191, simple circuit)
| Caractéristique | Valeur |
|---|---|
| Tension max | 58 V DC |
| Courant max du bloc | 300 A |
| Montage | Sur borne filetée 3/8" (10 mm) |
| Sortie câble | Borne filetée M8 (5/16") |
Variante : réf. 2151 (deux fusibles MRBF sur la même borne filetée) selon besoin d'architecture.
Sources : Blue Sea MRBF · Blue Sea 5191

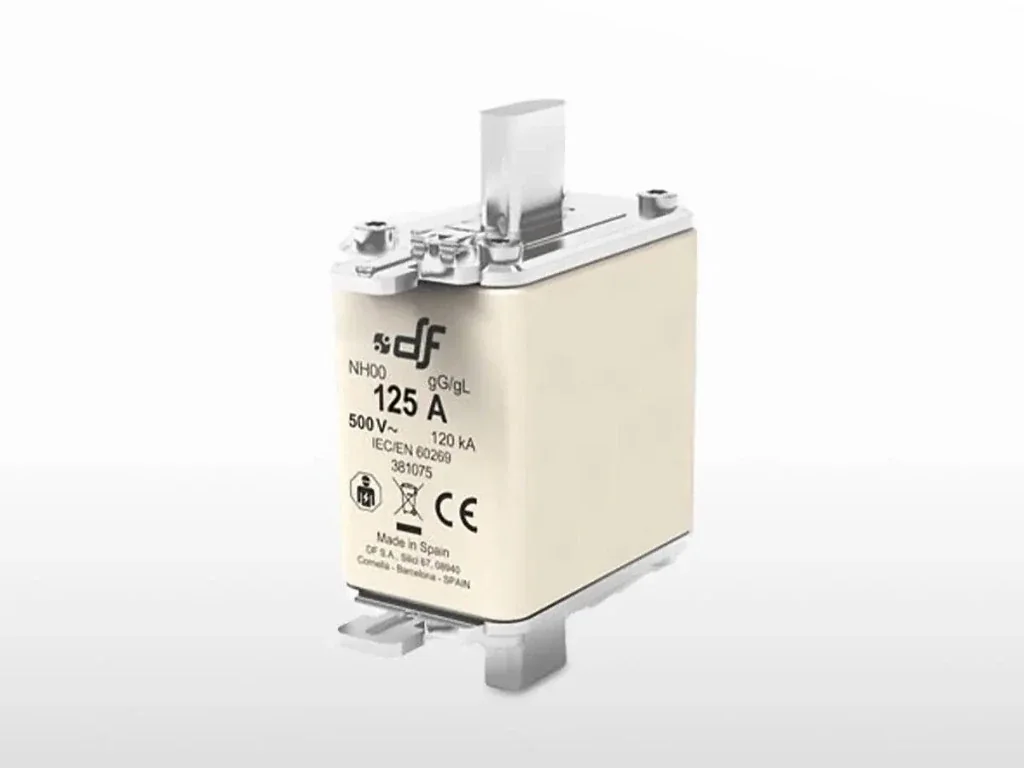

| Caractéristique | Exemple gamme DF Electric NH gG 690 V AC | À confirmer sur ta référence |
|---|---|---|
| Classe | gG (surcharges + courts-circuits) | Ne pas confondre avec aM (souvent courts-circuits seuls) |
| Tension nominale (gamme citée) | 690 V AC (+5 %) | Pour le DC: vérifier la tension DC assignée du modèle exact |
| Capacité de coupure (gamme citée) | Jusqu'à 80 kA (valeur constructeur sur cette gamme AC) | La valeur en DC peut différer: lire la fiche du fusible retenu |
| Calibres (gamme citée) | 2 A à 800 A selon taille NH | Oui |
| Normes citées | IEC/EN 60269-1 et 60269-2 | Oui |
Usage typique : grosses installations, parcs batteries lithium importants, systèmes où l'AICCourant de court-circuit max des fusibles « véhicule » classiques est insuffisant. Plus lourd à intégrer (sectionneur, manette d'extraction).

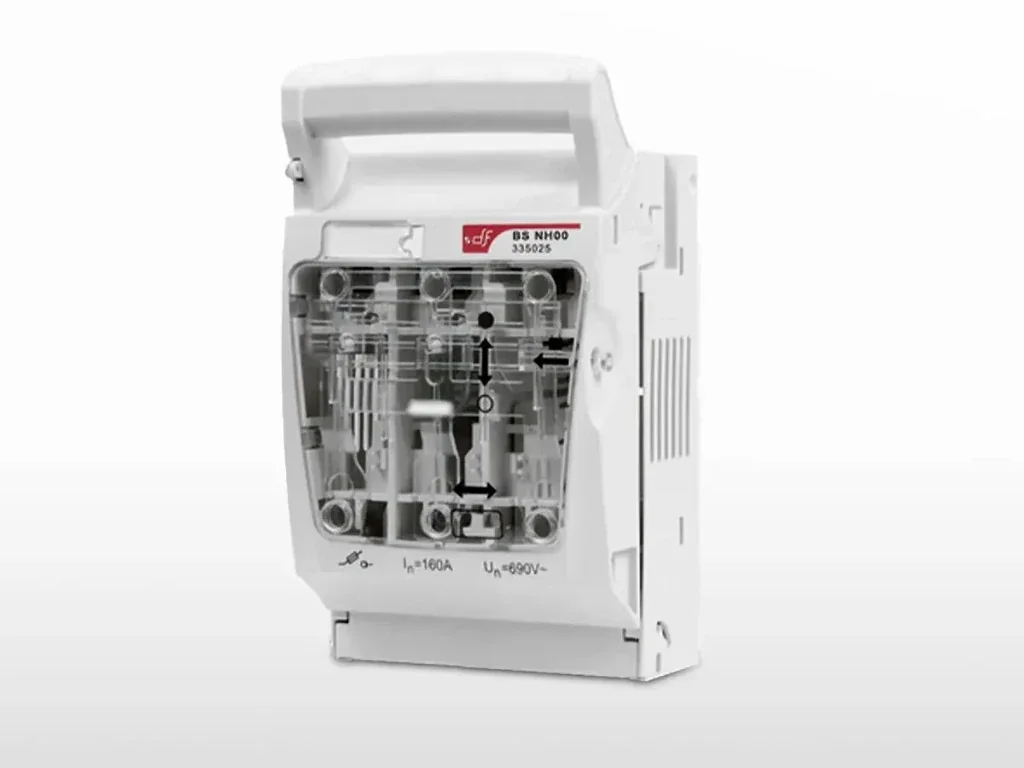

Un fusible NH nécessite un support de type sectionneur / base à couteau compatible avec la taille NH (NH00, NH0, NH1, etc.).
| Caractéristique | Valeur |
|---|---|
| Taille NH | NH000/NH00 pour calibres plus faibles, NH1/NH2 pour courants plus élevés (selon fabricant de base) |
| Raccordement câble | Souvent vis M8 à M10 selon base et calibre: vérifier la fiche du sectionneur |
| Manipulation | Extraction avec manette NH prévue par le fabricant de la base |
| Environnement | Bases souvent IP20: prévoir coffret si zone humide |
Consulter la documentation du fabricant de la base + sectionneur en plus de celle du fusible.
Sources : DF Electric NH gG

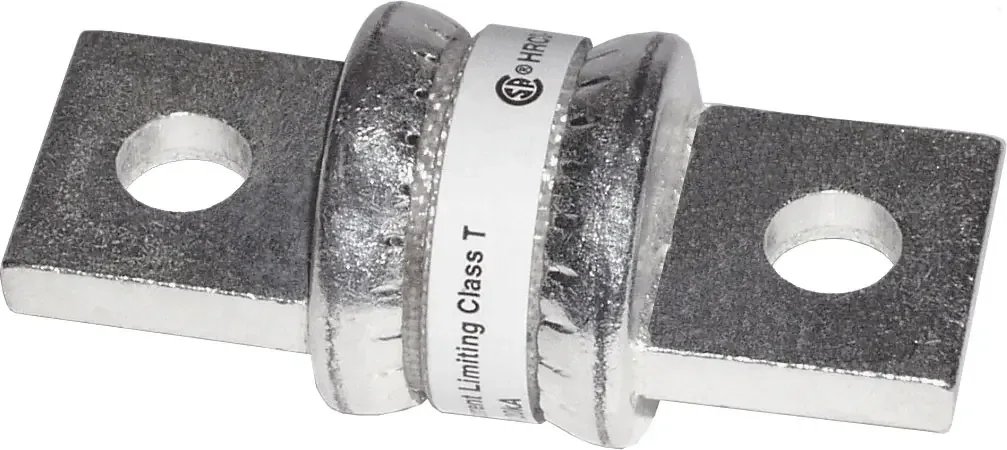

| Caractéristique | Valeur de référence (Blue Sea A3T / Class T) | À confirmer sur ta référence |
|---|---|---|
| Tension nominale | Jusqu'à 125 V DC (fiche fusible Blue Sea, ex. 5113) | Oui |
| Pouvoir de coupure | Jusqu'à 20 000 A @ 125 V DC (ex. réf. 5113) | Oui |
| Calibres (gamme Blue Sea citée) | 110 A à 400 A | Autres fabricants (ex. Eaton Bussmann A3T) : vérifier la gamme |
| Comportement | Très rapide face aux courts-circuits (extremely fast short-circuit response) | Courbe constructeur |
| Normes / listings cités | UL 248-15 (Blue Sea) | Selon fabricant |
Usage typique : protection principale ou gros départ sur parcs batteries lithium, onduleurs ou systèmes 48 V lorsque l'AICCourant de court-circuit max des ANL/MRBF est insuffisant ou lorsqu'une réponse très rapide aux défauts est recherchée. Plusieurs fabricants d'onduleurs documentent le Class T pour le départ batterie : vérifier la doc de tes appareils.

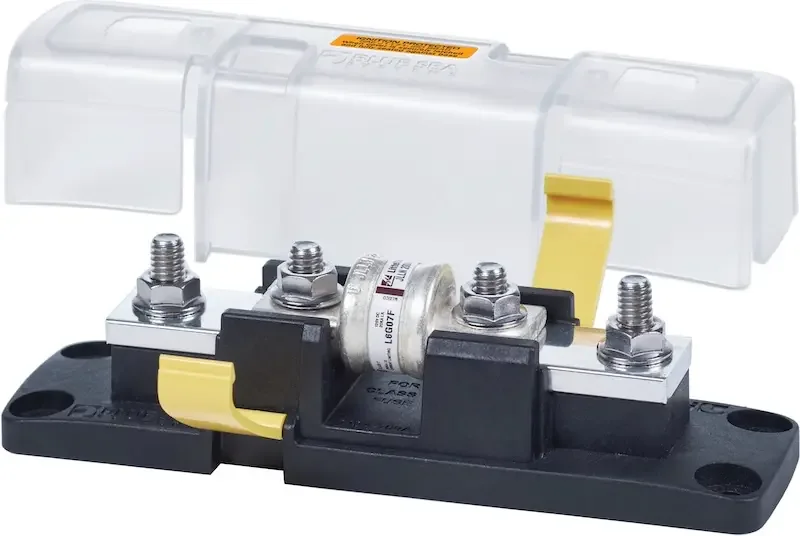

Exemple de référence : Blue Sea Class T Fuse Block with Insulating Cover (réf. 5007100, plage 110 à 200 A)
| Caractéristique | Valeur |
|---|---|
| Tension max (bloc) | Jusqu'à 160 V DC (catalogue Blue Sea Class T Fuse Blocks) |
| Plage fusibles | 110 A à 200 A (5007100 / gamme 5007) |
| Bornes filetées câble | Souvent 5/16" sur la gamme 110-200 A : vérifier la fiche du modèle exact |
Exemple de référence : Blue Sea Class T Fuse Block (réf. 5002, plage 225 à 400 A)
| Caractéristique | Valeur |
|---|---|
| Plage fusibles | 225 A à 400 A |
| Bornes filetées câble (5002) | Souvent 3/8" ; section jusqu'à 4/0 AWG selon catalogue Blue Sea |
Autre solution courante : Victron Lynx Class-T Power In (deux emplacements Class T, fusibles vendus à part : consulter la fiche Victron pour calibres acceptés).
Sources : Blue Sea Class T 125 A (5113) · Blue Sea Class T (catégorie) · Blue Sea Class T block 5007100 · Blue Sea Class T block 5002 · Victron Lynx Class-T Power In
Sur un van, ces blocs permettent de regrouper la protection et la distribution DC au même endroit. Tu évites d'empiler un porte-fusible par départ, tu réduis le câblage, et la répartition du courant se fait via des barres internes déjà prévues.
| Image | Modèle | Architecture | Spécifications utiles | Cas d'usage |
|---|---|---|---|---|
 | Victron Fuse Holder 6 Way for MEGA Fuse (CIP050060000) | 6 départs MEGA sur busbar cuivre étamé intégrée | 70 V DC max, 250 A max pour le bloc, bornes filetées M8 (5/16") | Distribution compacte d'une batterie vers plusieurs gros départs DC |

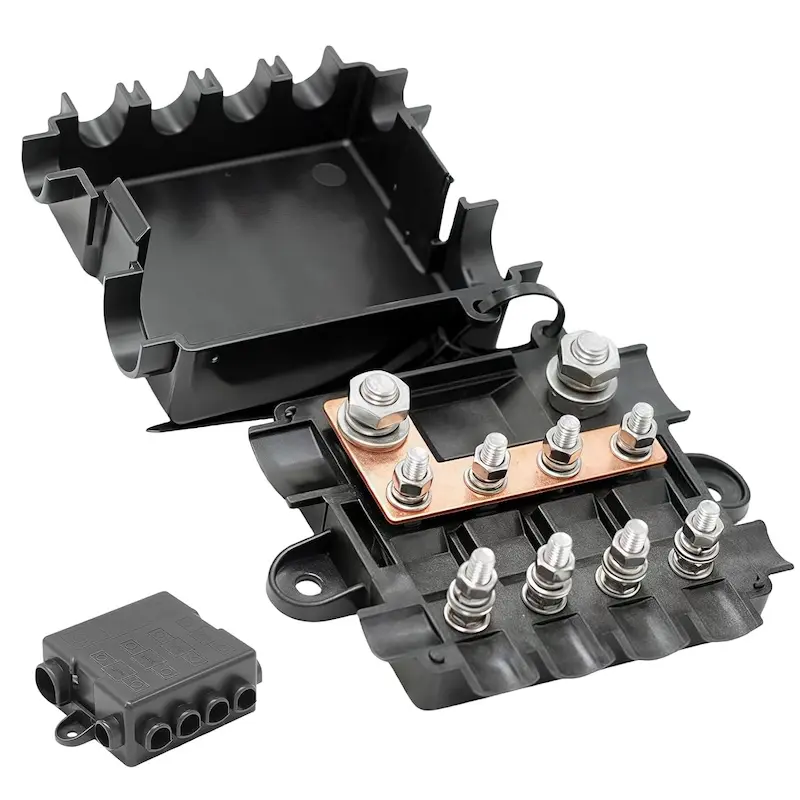

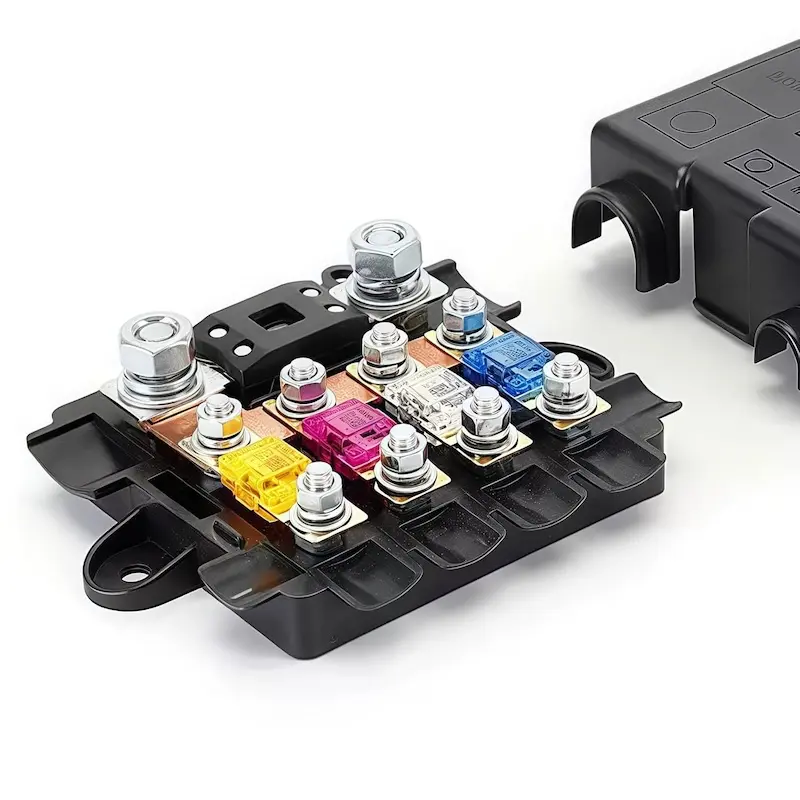

  | Porte-fusibles combiné 1x MEGA + 4x MIDI (DC5-HP) | 1 arrivée/branche principale en MEGA + 4 départs MIDI pour la distribution | Tension annoncée 12-32 V (certaines fiches 70 V max), capacité totale bloc 200 A annoncée par revendeurs, bornes M8 et M5 selon positions | Architecture centrale van: départ charge, départ convertisseur, départ tableau, etc. |
Avantages concrets en intégration van
Point critique: courant maximal du bloc
Le courant admissible du porte-fusibles peut être inférieur à la somme théorique des calibres montés. Le bloc combiné MIDI+MEGA est souvent annoncé à 200 A max en continu.
Exemple: 1x MEGA 300 A + 4x MIDI 60 A est mécaniquement possible sur le papier, mais potentiellement hors limites thermiques du support.
À valider systématiquement: courant total du bloc, courant par voie, section câble admissible, et température d'environnement.
Ils limitent le courant en augmentant leur résistance. Ce ne sont pas des fusibles au sens strict : un courant résiduel peut rester. Pas adaptés à la protection principale d'un câble de puissance ni aux courts-circuits francs.
En pratique, je les recommande très rarement dans un van. Je préfère un fusible adapté et des coupe-circuits placés aux bons endroits.
Utiles sur tableaux de distribution si homologués DC avec courbe et fiche constructeur (ex. gammes marines Blue Sea, Carling, Schurter). Les modèles génériques sans fiche technique fiable sont à éviter sur départs batterie (pouvoir de coupure souvent inconnu ou non adapté).
Même logique ici : je les recommande rarement sur les lignes critiques. Je préfère des fusibles bien calibrés et des coupe-circuits dédiés.
Pour ce volet 230 V, on reste volontairement simple avec une référence principale : NF C 15-100 pour les parties fixes. L'installation embarquée reste un cas particulier à traiter avec rigueur.
| Configuration | Court-circuit (indicatif) | AICCourant de court-circuit max visé | Type souvent retenu | Calibre indicatif |
|---|---|---|---|---|
| 100 Ah / 12 V AGM | Variable selon modèle | Souvent ≥ 2 000 A | MRBF ou ANL | 50-100 A selon câble |
| 200 Ah / 12 V AGM | Idem | Souvent ≥ 3 000 A | MRBF ou ANL | 100-150 A selon câble |
| 400 Ah AGM (parallèle) | Peut augmenter | Souvent ≥ 5 000 A | MRBF par batterie + principal | Selon câbles de liaison |
| Configuration LiFePO4 | BMS max (ex.) | AICCourant de court-circuit max visé | Type souvent discuté | Calibre indicatif |
|---|---|---|---|---|
| 100 Ah / 12 V, 1C | 100 A | Souvent ≥ 5 000 A | MRBF de marque fiable | 125-150 A selon câble |
| 200 Ah / 12 V, 1C | 200 A | Souvent ≥ 10 000 A | Class T ou MRBF de marque fiable | 250 A selon câble |
| 400 Ah / 12 V, 1C | 400 A | Souvent très élevé | Class T / NH gG si AICCourant de court-circuit max insuffisant | Selon câble et BMS |
| Situation | Type souvent retenu | Comportement typique |
|---|---|---|
| Circuits 12 V légers | ATO/ATC | Rapide |
| Départs intermédiaires | MIDI | Modéré |
| Principal compact 12/24 V | MRBF + bloc dédié | Temporisé |
| Principal inline 12/24 V | ANL (marque fiable) | Temporisé |
| Fort pouvoir de coupure lithium / onduleur | Class T (A3T) + bloc adapté | Très rapide |
| Très fort pouvoir de coupure / grand parc batteries | NH gG + base adaptée | Temporisé, normé IEC 60269 |
| Tableau réarmable | Disjoncteur DC avec fiche constructeur | Selon courbe fabricant |
| 230 V | Différentiel type A + MCB | Selon norme installation |
| Point | ATO / ATC | MAXI |
|---|---|---|
| Gabarit physique | Petit format lame (tableau de distribution) | Format lame plus grand (plus de matière et de dissipation) |
| Plage de courant typique | 1-40 A | 20-80 A (parfois plus selon marques) |
| Support | Porte-fusibles ATO/ATC dédiés | Porte-fusibles MAXI dédiés, non compatibles ATO/ATC |
| Cas d'usage conseillé | Lignes légères: éclairage, USB, pompe, accessoires | Départs intermédiaires plus chargés: convertisseur DC-DC, sous-tableau |
| Piège classique | Monter trop haut en calibre pour éviter les déclenchements | Croire qu'un MAXI peut remplacer un fusible principal batterie |
| Type | Forces | Limites / vigilance | Usage typique |
|---|---|---|---|
| MIDI | Compact, simple pour départs 30-200 A | AICCourant de court-circuit max souvent limité, moins adapté au principal lithium fort courant | MPPT, DC-DC, liaisons intermédiaires |
| MEGA | Plage de calibre large, courant élevé | AICCourant de court-circuit max typiquement autour de 2 kA sur gammes 32 V classiques | Gros départs DC 12/24 V quand AICCourant de court-circuit max requis reste modéré |
| ANL | Très répandu, souvent temporisé, économique | Qualité très variable selon marque, attention M8/M10 | Principal inline en 12/24 V sur installations classiques |
| Class T | Très fort AICCourant de court-circuit max, très rapide en court-circuit | Plus cher, choix de supports plus spécifique | Principal batterie lithium, gros onduleur, 24/48 V exigeant |
| Image | Type | Courant min-max typique | Tension max DC typique | AICCourant de court-circuit max typique | Rapidité | Usage type |
|---|---|---|---|---|---|---|
| ATO / ATC | 1-40 A | 32 V | jusqu'à 1 kA | rapide | circuits légers de tableau 12 V |
| MAXI | 20-80 A | 32 V | jusqu'à 1 kA | rapide à modéré | départs intermédiaires plus chargés |
| MIDI | 30-200 A | 32 V (jusqu'à 58 V selon série) | jusqu'à 2 kA | modéré | MPPT, DC-DC, protections intermédiaires |
| MEGA | 40-500 A | 32 V (58/80 V selon série) | jusqu'à 2 kA | lent à temporisé | gros départs DC, sections élevées |
| ANL | 35-750 A | 32-80 V selon référence | jusqu'à 6 kA (selon réf.) | temporisé | principal batterie 12/24 V |

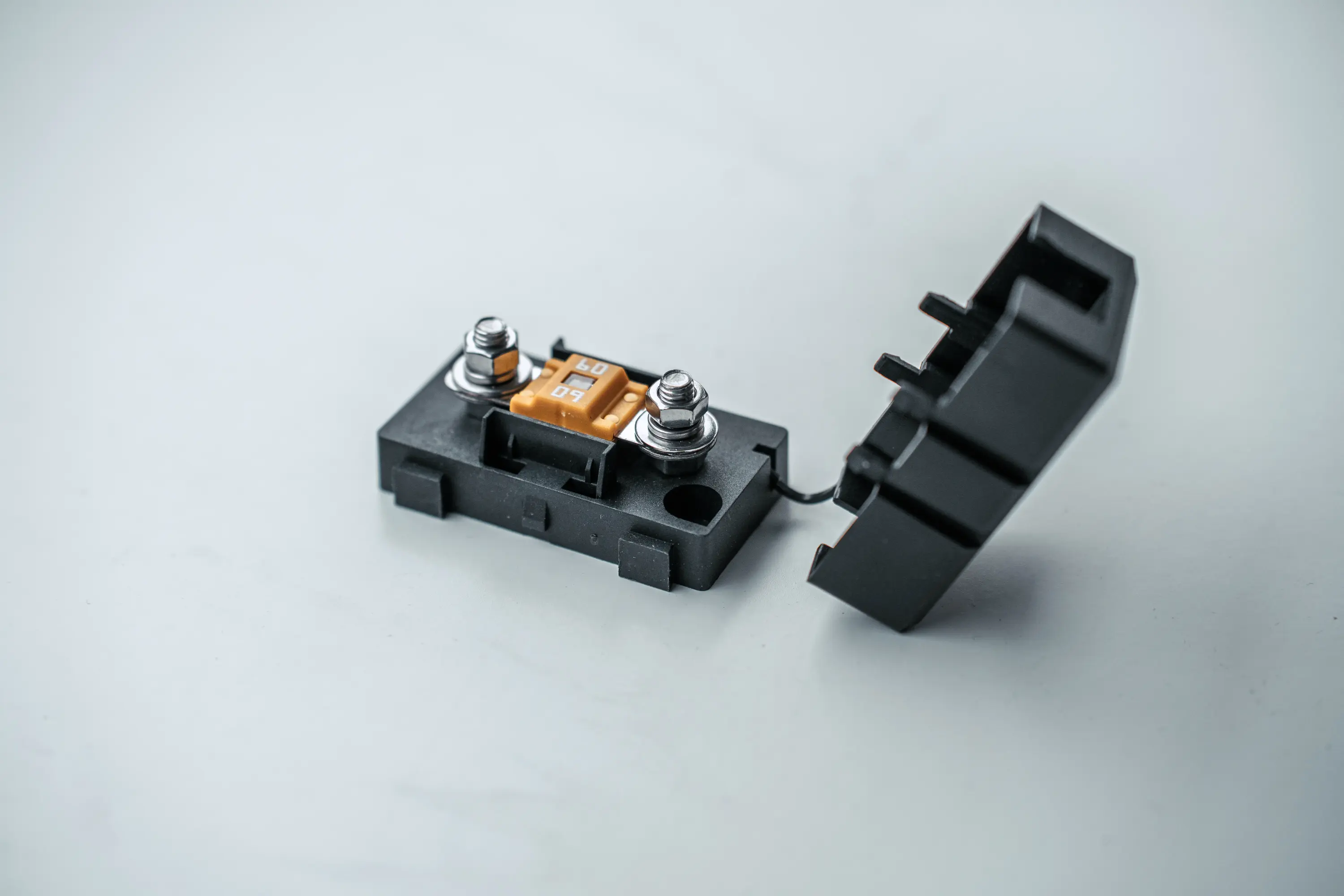

| MRBF | 30-300 A | 58 V | 2-10 kA selon tension | temporisé | protection en borne batterie avec bloc dédié |
| Class T | 110-400 A | 125 V | jusqu'à 20 kA | très rapide sur court-circuit | principal lithium, onduleur, 24/48 V |
| NH gG | 2-800 A (selon taille NH) | très variable selon modèle DC | très élevé (souvent bien > 20 kA) | gG: surcharge + court-circuit | parcs batteries importants, applications à très fort défaut |
Cette leçon fait partie du programme d'accompagnement Atelier DouzeVolts. Rejoins-le pour accéder à la suite et à toutes les ressources.
Je suis le créateur d'Atelier DouzeVolts, une plateforme dédiée à la conception et à la compréhension des systèmes électriques pour vans et véhicules autonomes. J'aide les voyageurs et les aménageurs à concevoir des installations fiables, simples et adaptées à leurs besoins.
